UCT
plus shipping
Delivery Time: auf Anfrage
Spezifikationen

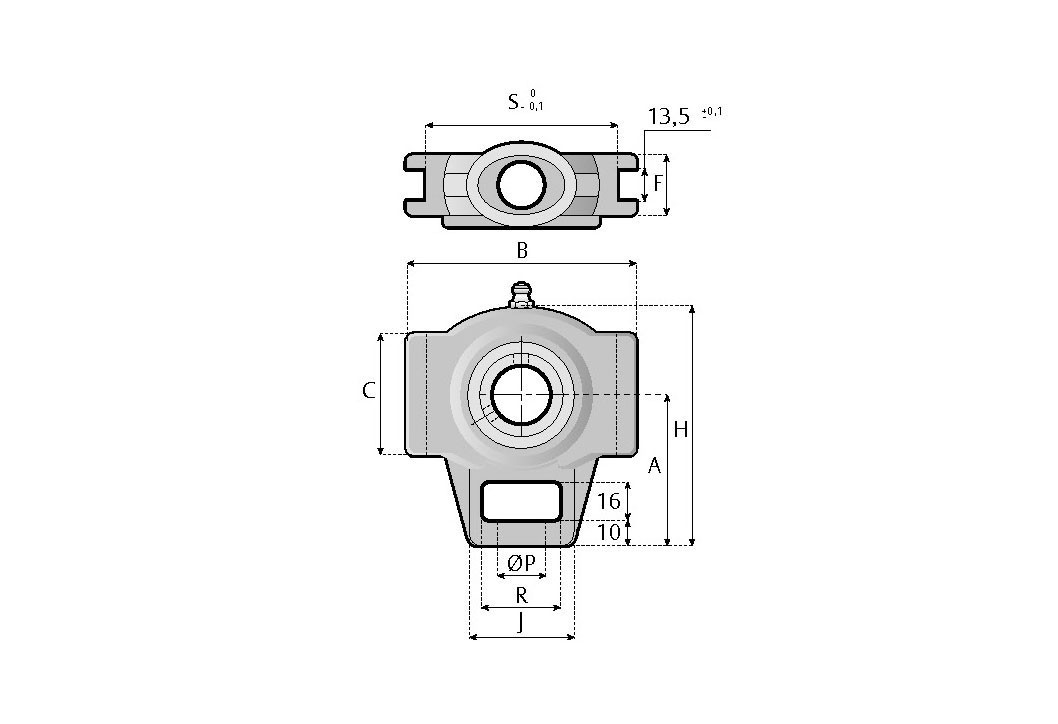

Spannlager UCT
| A | B | C | F | H | J | ØP | R | S | Z | Gewicht kg (Ind.) |
|---|---|---|---|---|---|---|---|---|---|---|
| 62 | 92 | 50 | 25 | 97.5 | 45 | 19 | 32 | 76 | 34 | 0.38 |
| 72 | 104 | 57 | 28 | 118 | 56 | 22 | 37 | 89 | 37 | 0.5 |

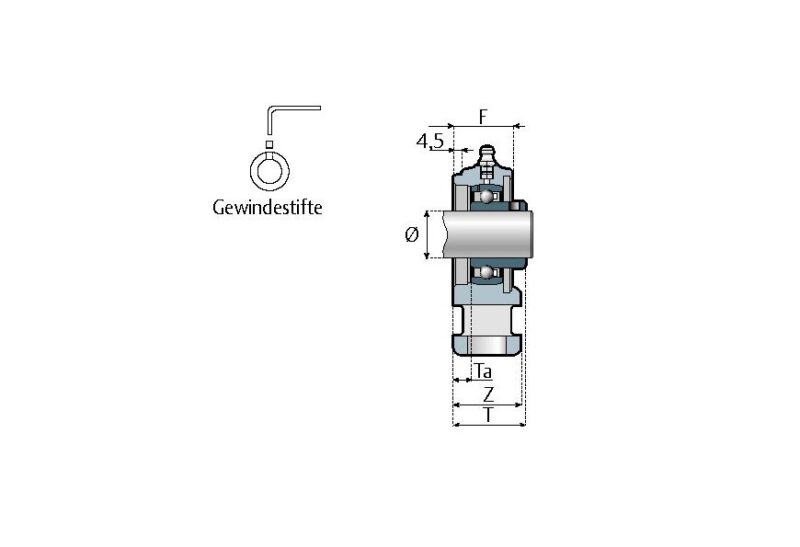

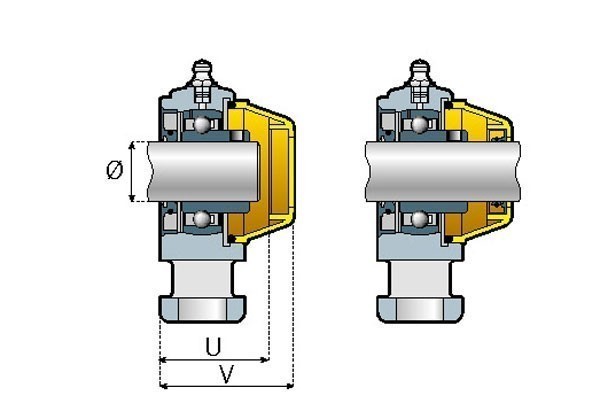

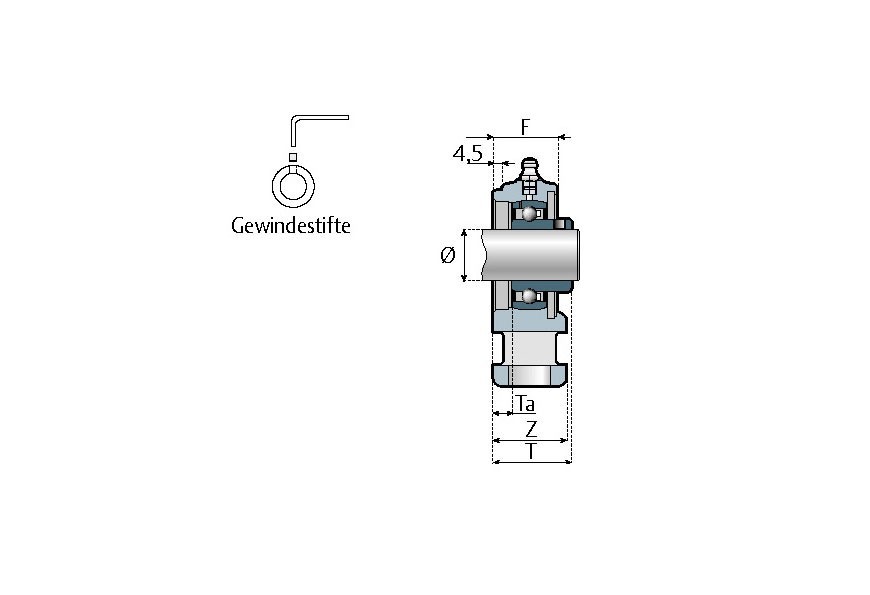

Version mit Gewindestiften
| Welle Ø | A | T | Ta | U | V | Standard | Spritzwassergeschützt | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lager Chromstahl Artikelbezeichnung | Lager Rostfreier Stahl Artikelbezeichnung | Separate geschlossene Sicher- heits- kappe Teile-Nr. | Separate offene Sicherheits- kappe Teile-Nr. | Lager Chromstahl Geschlossene Kappe Artikelbezeichnung | Lager Chromstahl Offene Kappe Artikelbezeichnung |
||||||
| 20 | 62 | 35 | 5 | 44.5 | 54.5 | UCTZ204-20M | UCTZ204-20M-SS | 50009 | 50009APE | UCTZ204-20M-CEC | UCTZ204-20M-OEC |
| 25 | 62 | 36.5 | 11.3 | 44.5 | 54.5 | UCT205-25M | UCT205-25M-SS | 50009 | 50009APE | UCT205-25M-CEC | UCT205-25M-OEC |
| 30 | 72 | 40.5 | 6.5 | 51.5 | 61.5 | UCT206-30M | UCT206-30M-SS | 50010 | 50010APE | UCT206-30M-CEC | UCT206-30M-OEC |
| 35 | 72 | 42 | 13.7 | 51.5 | 61.5 | UCTX207-35M | UCTX207-35M-SS | 50010 | 50010APE | UCTX207-35M-CEC | UCTX207-35M-OEC |

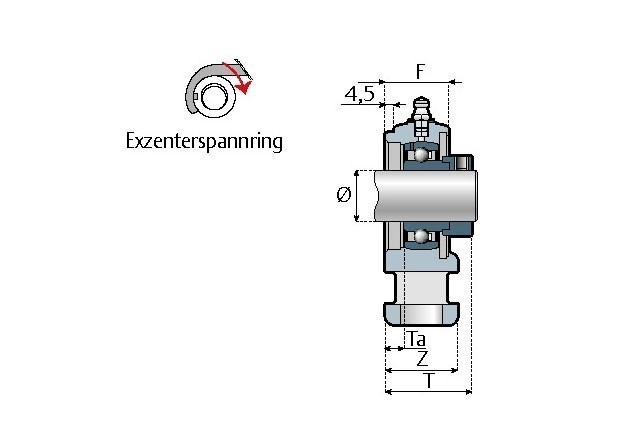

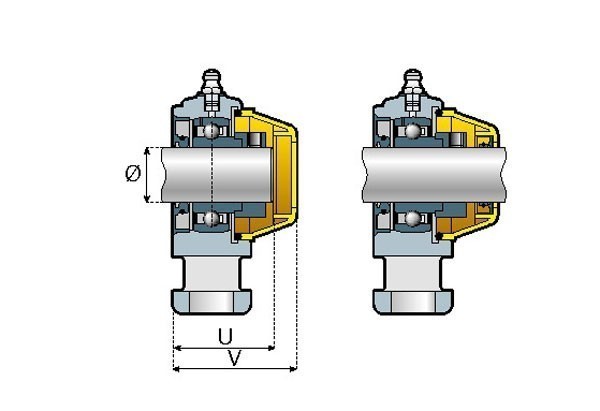

Version mit Exzenterspannring
| Welle Ø | A | T | Ta | U | V | Standard | Spritzwassergeschützt | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Lager Chromstahl Artikelbezeichnung | Separate geschlossene Sicherheits- kappe Teile-Nr. | Separate offene Sicherheitskappe Teile-Nr. | Lager Chromstahl Geschlossene Kappe Artikelbezeichnung | Lager Chromstahl Offene Kappe Artikelbezeichnung |
||||||
| 20 | 62 | 40.9 | 10 | 44.5 | 54.5 | UCTZ204-20ME | 50009 | 50009APE | UCTZ204-20ME-CEC | UCTZ204-20ME-OEC |
| 25 | 62 | 40.4 | 9.5 | 44.5 | 54.5 | UCT205-25ME | 50009 | 50009APE | UCT205-25ME-CEC | UCT205-25ME-OEC |
| 30 | 72 | 46.2 | 10.5 | 51.5 | 61.5 | UCT206-30ME | 50010 | 50010APE | UCT206-30ME-CEC | UCT206-30ME-OEC |
| 35 | 72 | 48.9 | 10 | 51.5 | 61.5 | UCTX207-35ME | 50010 | 50010APE | UCTX207-35ME-CEC | UCTX207-35ME-OEC |
