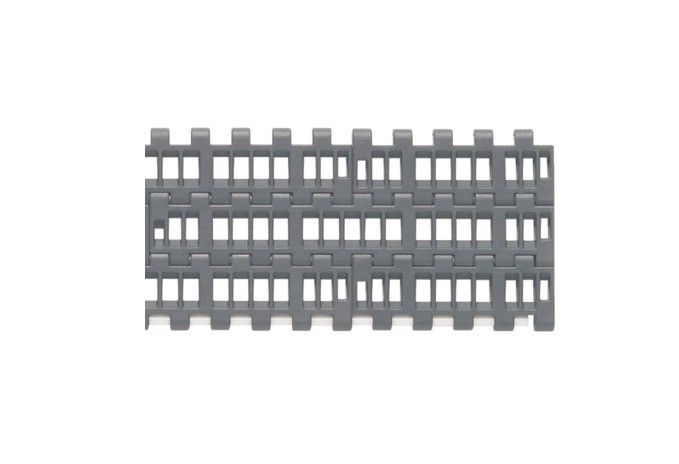

2250 Flush Grid
2250 Flush Grid - Image 2
2250 Flush Grid - Image 3
2250 Flush Grid - Image 4
2250 Flush Grid - Image 5
2250 Flush Grid - Image 6
2250 Flush Grid - Image 7
2250 Flush Grid - Image 8
2250 Flush Grid - Image 9
2250 Flush Grid - Image 10

2250 Flush Grid

plus shipping
Delivery Time: auf Anfrage

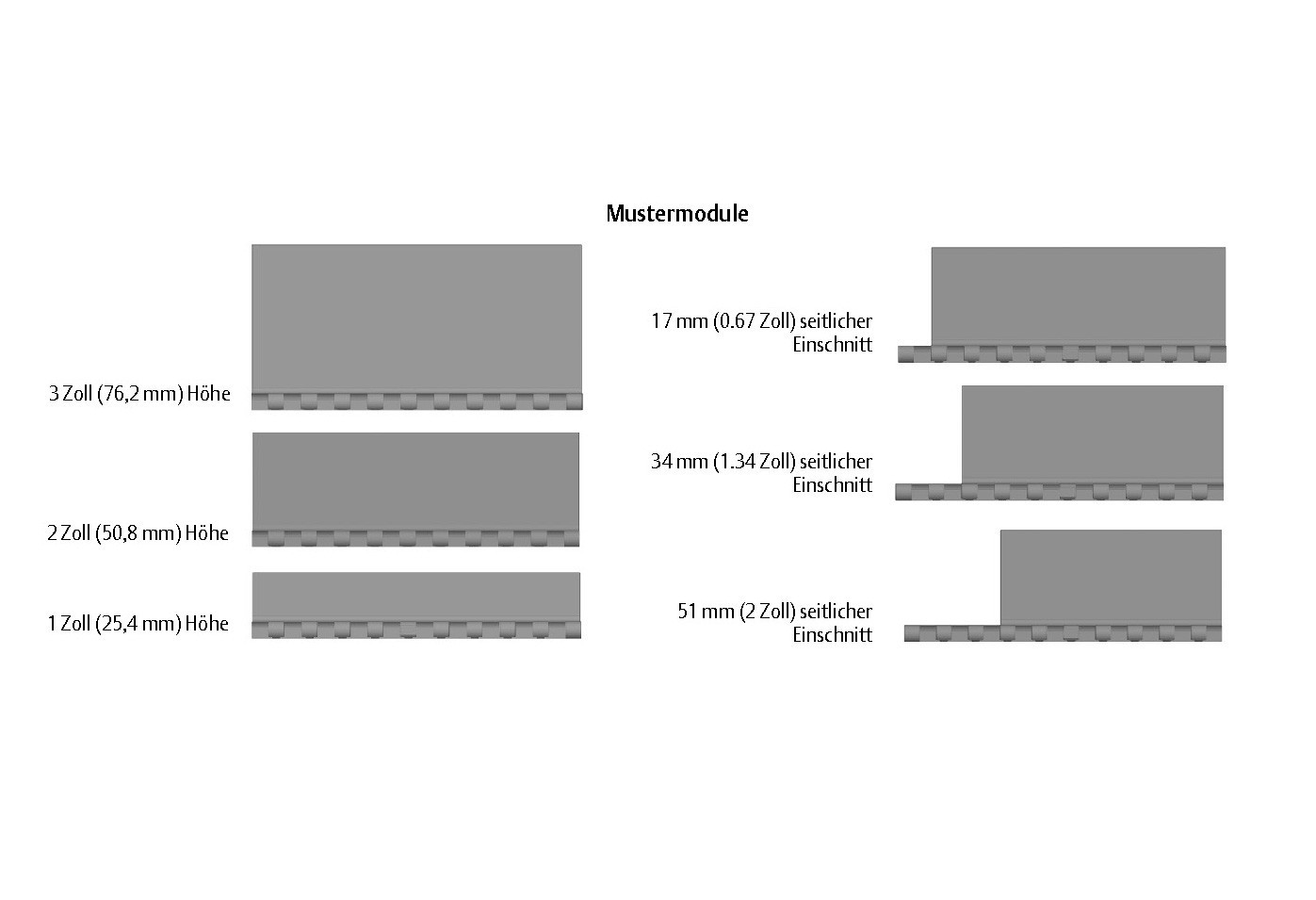

Mitnehmer Formblatt

Jetzt Anfragen Category:
Spezifikationen

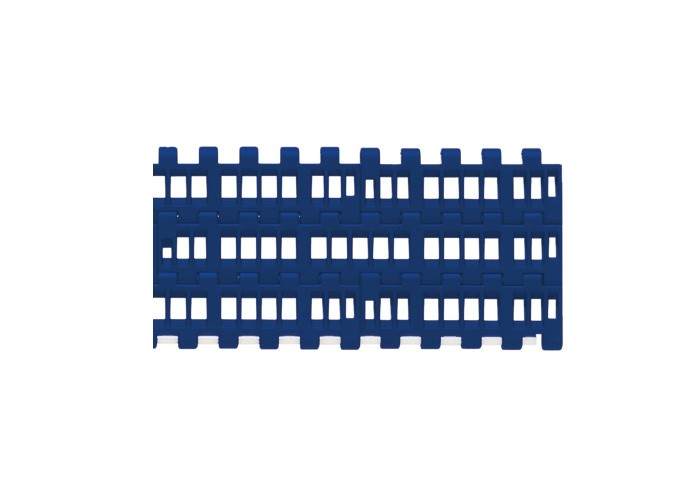

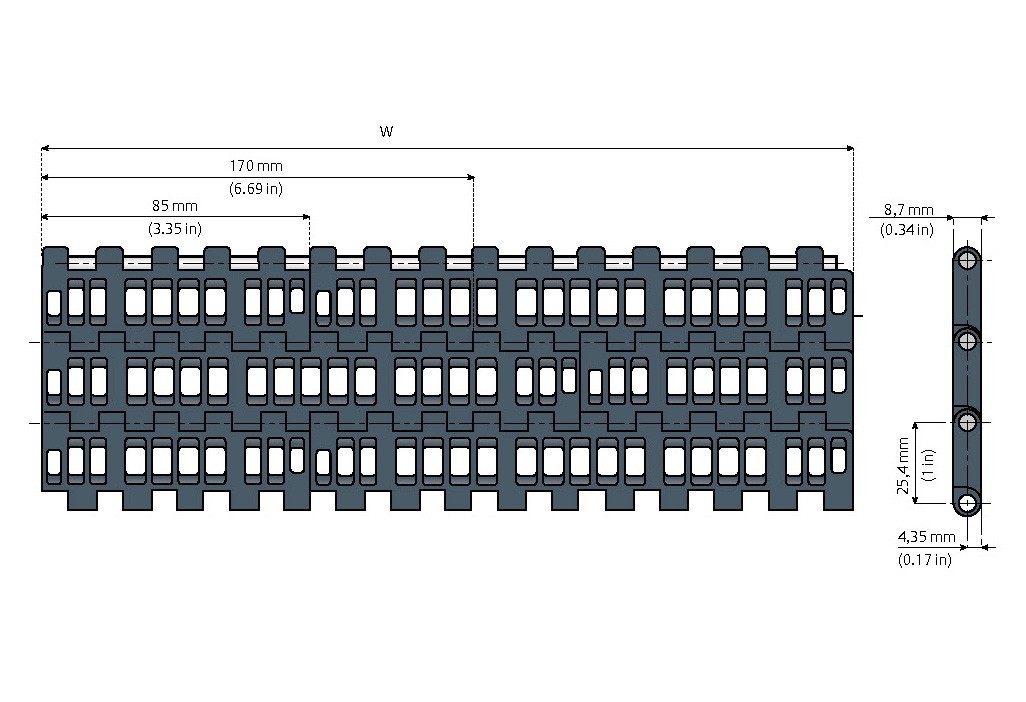

Version mit Flush-Grid

Rückbiegeradius: 25 mm (0.98 Zoll)
Max. Nutzlast (LFG & LFB): 25000 N/m (1700 lbs/ft.)
Gewicht: 7,5 Kg/m2 (1.53 lbs/ft.2)
Bolzenmaterial: PBT (Weiß)
Offene Oberfläche: 23 %
Standardlänge:
breite ≤ 340 mm (13.39 Zoll): 3,05 m (10 ft.)
breite > 340 mm (13.39 Zoll ≤ 1.700 mm (66.93 Zoll):
1,52 m (5 ft.)
breite > 1.700 mm (66.93 Zoll): auf Anfrage

Breite W
mm		Breite W
Zoll		Artikelbezeichnung
NGE (Graublau)		Artikelbezeichnung
LFG (Grau)		Artikelbezeichnung
LFB (Blue)
85335NGE2250FG-M0085LFG2250FG-M0085LFB2250FG-M0085
170669NGE2250FG-M0170LFG2250FG-M0170LFB2250FG-M0170
2551004NGE2250FG-M0255LFG2250FG-M0255LFB2250FG-M0255
3401339NGE2250FG-M0340LFG2250FG-M0340LFB2250FG-M0340
4251673NGE2250FG-M0425LFG2250FG-M0425LFB2250FG-M0425
5102008NGE2250FG-M0510LFG2250FG-M0510LFB2250FG-M0510
5952343NGE2250FG-M0595LFG2250FG-M0595LFB2250FG-M0595
6802677NGE2250FG-M0680LFG2250FG-M0680LFB2250FG-M0680
7653012NGE2250FG-M0765LFG2250FG-M0765LFB2250FG-M0765
8503346NGE2250FG-M0850LFG2250FG-M0850LFB2250FG-M0850
9353681NGE2250FG-M0935LFG2250FG-M0935LFB2250FG-M0935
10204016NGE2250FG-M1020LFG2250FG-M1020LFB2250FG-M1020
11054350NGE2250FG-M1105LFG2250FG-M1105LFB2250FG-M1105
11904685NGE2250FG-M1190LFG2250FG-M1190LFB2250FG-M1190
12755020NGE2250FG-M1275LFG2250FG-M1275LFB2250FG-M1275
13605354NGE2250FG-M1360LFG2250FG-M1360LFB2250FG-M1360
14455689NGE2250FG-M1445LFG2250FG-M1445LFB2250FG-M1445
15306024NGE2250FG-M1530LFG2250FG-M1530LFB2250FG-M1530
16156358NGE2250FG-M1615LFG2250FG-M1615LFB2250FG-M1615
17006693NGE2250FG-M1700LFG2250FG-M1700LFB2250FG-M1700
17857028NGE2250FG-M1785LFG2250FG-M1785LFB2250FG-M1785
18707362NGE2250FG-M1870LFG2250FG-M1870LFB2250FG-M1870
19557697NGE2250FG-M1955LFG2250FG-M1955LFB2250FG-M1955
20408031NGE2250FG-M2040LFG2250FG-M2040LFB2250FG-M2040
21258366NGE2250FG-M2125LFG2250FG-M2125LFB2250FG-M2125
22108701NGE2250FG-M2210LFG2250FG-M2210LFB2250FG-M2210
22959035NGE2250FG-M2295LFG2250FG-M2295LFB2250FG-M2295

Andere Breiten auf Anfrage erhältlich.

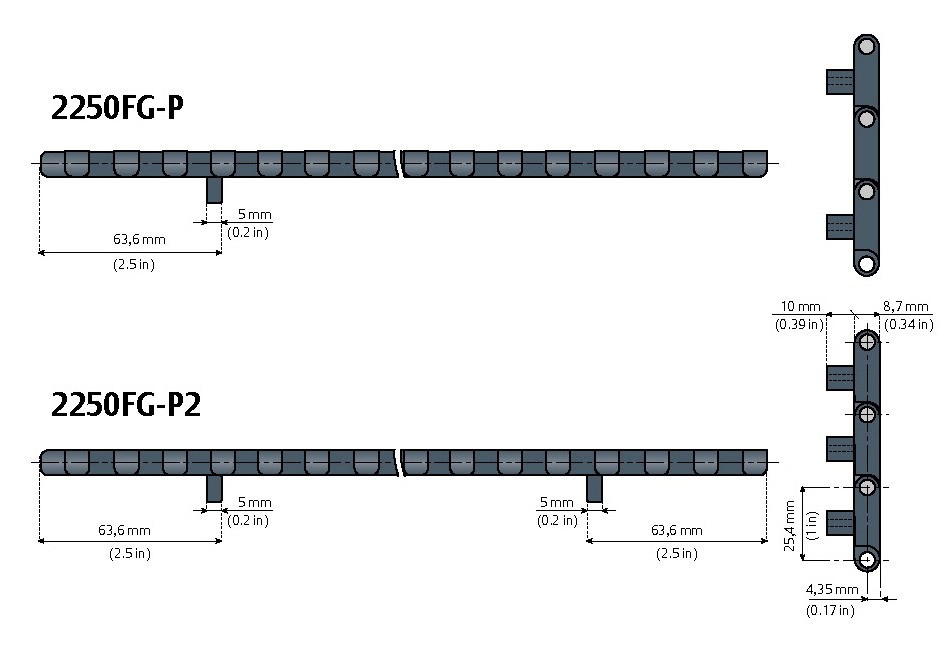

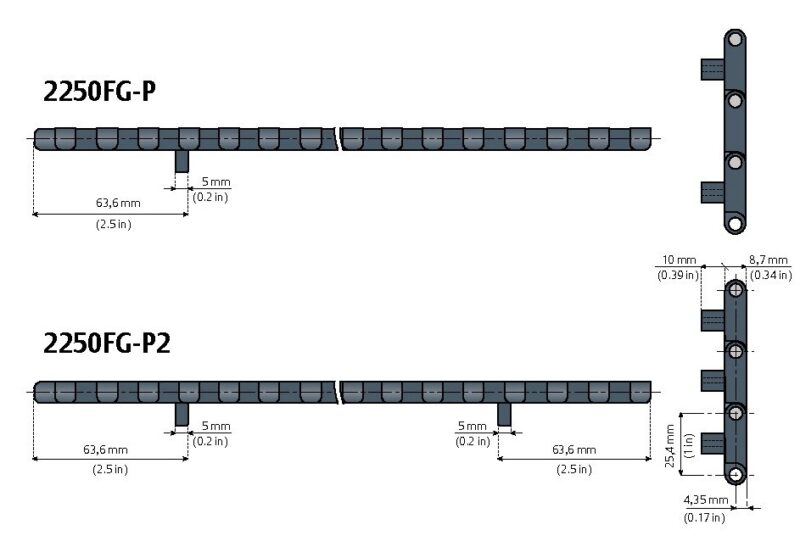

Version mit Flush-Grid und Positionierern

Breite W
mm		Breite W
Zoll		Artikelbezeichnung
85335NGE2250FG-P-M0085
170669NGE2250FG-P-M0170
2551004NGE2250FG-P-M0255
3401339NGE2250FG-P-M0340
4251673NGE2250FG-P-M0425
5102008NGE2250FG-P-M0510
5952343NGE2250FG-P-M0595
6802677NGE2250FG-P-M0680
7653012NGE2250FG-P-M0765
8503346NGE2250FG-P-M0850
9353681NGE2250FG-P-M0935
10204016NGE2250FG-P-M1020
11054350NGE2250FG-P-M1105
11904685NGE2250FG-P-M1190
12755020NGE2250FG-P-M1275
13605354NGE2250FG-P-M1360
14455689NGE2250FG-P-M1445
15306024NGE2250FG-P-M1530
16156358NGE2250FG-P-M1615
17006693NGE2250FG-P-M1700
17857028NGE2250FG-P-M1785
18707362NGE2250FG-P-M1870

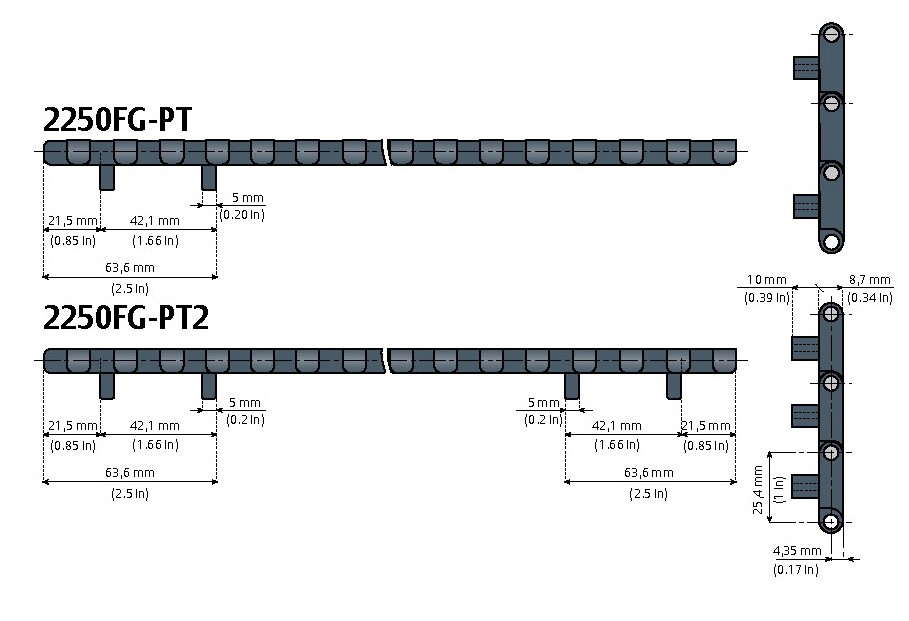

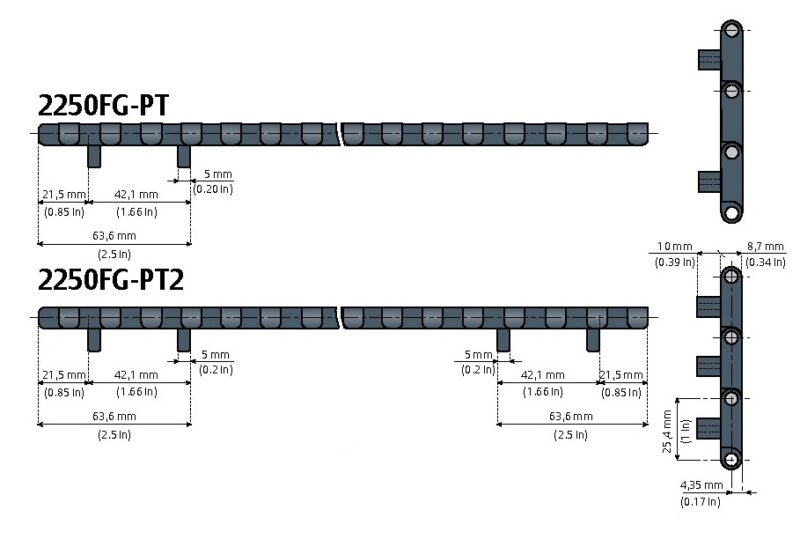

Version mit Flush-Grid und Zwillingspositionierern

Breite W
mm		Breite W
Zoll		Artikelbezeichnung
NGE (Graublau)		Artikelbezeichnung
LFG (Grau)
85335NGE2250FG-PT-M0085LFG2250FG-PT-M0085
170669NGE2250FG-PT-M0170LFG2250FG-PT-M0170
2551004NGE2250FG-PT-M0255LFG2250FG-PT-M0255
3401339NGE2250FG-PT-M0340LFG2250FG-PT-M0340
4251673NGE2250FG-PT-M0425LFG2250FG-PT-M0425
5102008NGE2250FG-PT-M0510LFG2250FG-PT-M0510
5952343NGE2250FG-PT-M0595LFG2250FG-PT-M0595
6802677NGE2250FG-PT-M0680LFG2250FG-PT-M0680
7653012NGE2250FG-PT-M0765LFG2250FG-PT-M0765
8503346NGE2250FG-PT-M0850LFG2250FG-PT-M0850
9353681NGE2250FG-PT-M0935LFG2250FG-PT-M0935
10204016NGE2250FG-PT-M1020LFG2250FG-PT-M1020
11054350NGE2250FG-PT-M1105LFG2250FG-PT-M1105
11904685NGE2250FG-PT-M1190LFG2250FG-PT-M1190
12755020NGE2250FG-PT-M1275LFG2250FG-PT-M1275
13605354NGE2250FG-PT-M1360LFG2250FG-PT-M1360
14455689NGE2250FG-PT-M1445LFG2250FG-PT-M1445
15306024NGE2250FG-PT-M1530LFG2250FG-PT-M1530
16156358NGE2250FG-PT-M1615LFG2250FG-PT-M1615
17006693NGE2250FG-PT-M1700LFG2250FG-PT-M1700
17857028NGE2250FG-PT-M1785LFG2250FG-PT-M1785
18707362NGE2250FG-PT-M1870LFG2250FG-PT-M1870

Breite W
mm		Breite W
Zoll		Artikelbezeichnung
NGE (Graublau)		Artikelbezeichnung
LFG (Grau)
85335--
170669NGE2250FG-PT2-M0170LFG2250FG-PT2-M0170
2551004NGE2250FG-PT2-M0255LFG2250FG-PT2-M0255
3401339NGE2250FG-PT2-M0340LFG2250FG-PT2-M0340
4251673NGE2250FG-PT2-M0425LFG2250FG-PT2-M0425
5102008NGE2250FG-PT2-M0510LFG2250FG-PT2-M0510
5952343NGE2250FG-PT2-M0595LFG2250FG-PT2-M0595
6802677NGE2250FG-PT2-M0680LFG2250FG-PT2-M0680
7653012NGE2250FG-PT2-M0765LFG2250FG-PT2-M0765
8503346NGE2250FG-PT2-M0850LFG2250FG-PT2-M0850
9353681NGE2250FG-PT2-M0935LFG2250FG-PT2-M0935
10204016NGE2250FG-PT2-M1020LFG2250FG-PT2-M1020
11054350NGE2250FG-PT2-M1105LFG2250FG-PT2-M1105
11904685NGE2250FG-PT2-M1190LFG2250FG-PT2-M1190
12755020NGE2250FG-PT2-M1275LFG2250FG-PT2-M1275
13605354NGE2250FG-PT2-M1360LFG2250FG-PT2-M1360
14455689NGE2250FG-PT2-M1445LFG2250FG-PT2-M1445
15306024NGE2250FG-PT2-M1530LFG2250FG-PT2-M1530
16156358NGE2250FG-PT2-M1615LFG2250FG-PT2-M1615
17006693NGE2250FG-PT2-M1700LFG2250FG-PT2-M1700
17857028NGE2250FG-PT2-M1785LFG2250FG-PT2-M1785
18707362NGE2250FG-PT2-M1870LFG2250FG-PT2-M1870

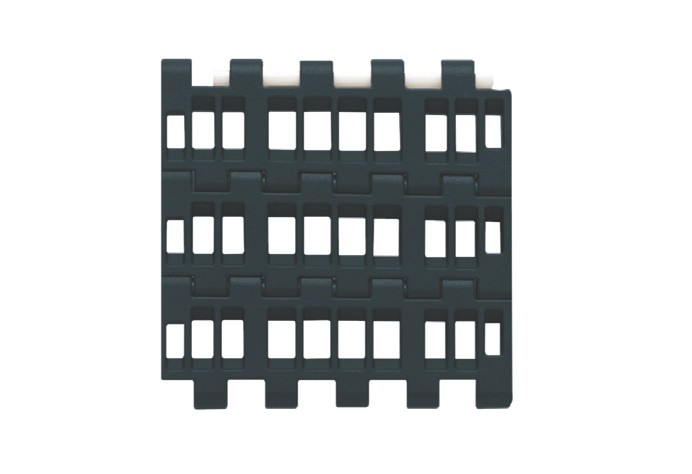

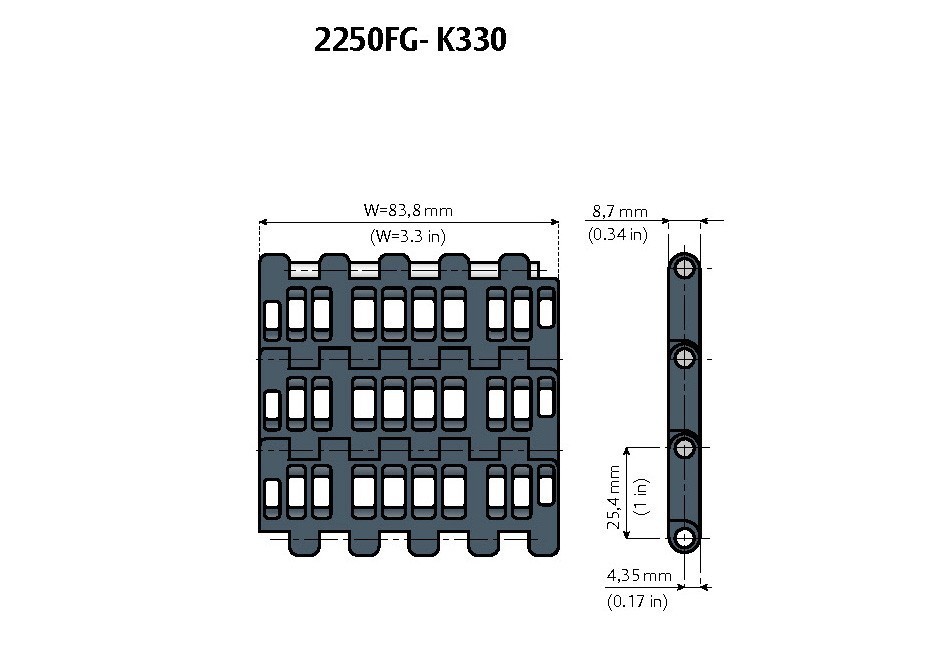

Einspurig mit Flush-Grid

Bolzenmaterial: PBT (Weiß)
Offene Oberfläche: 23 %

ArtikelbezeichnungMaterialBreite WTeilung PRückbiegeradiusMax. NutzlastGewicht
mmZollmmZollmmZollNlbsKg/mlbs/ft.
NGE2250FG-K330NGE
Graublau		83.80,3325.40,1250,9818904250.534

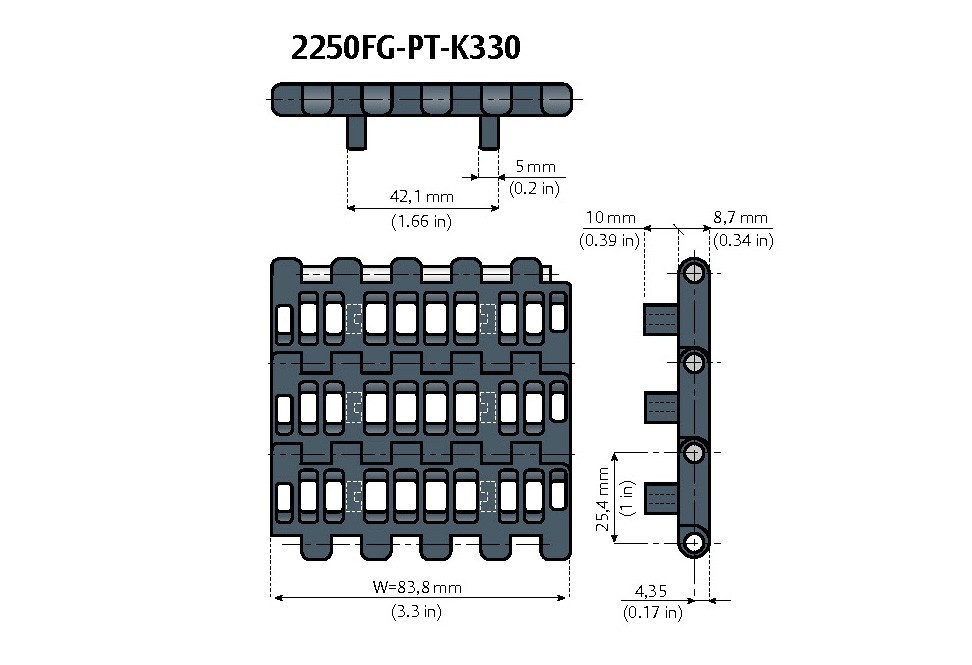

NGE2250FG-PT-K330NGE
Graublau		83.80,3325.40,1250,9818904250.534

Standardlänge: 120 Teilungen (3,05 m – 10 ft.)
