Fester Fuss Metall mit Gewindeabdeckung Ø 100
plus shipping
Delivery Time: auf Anfrage
Spezifikationen

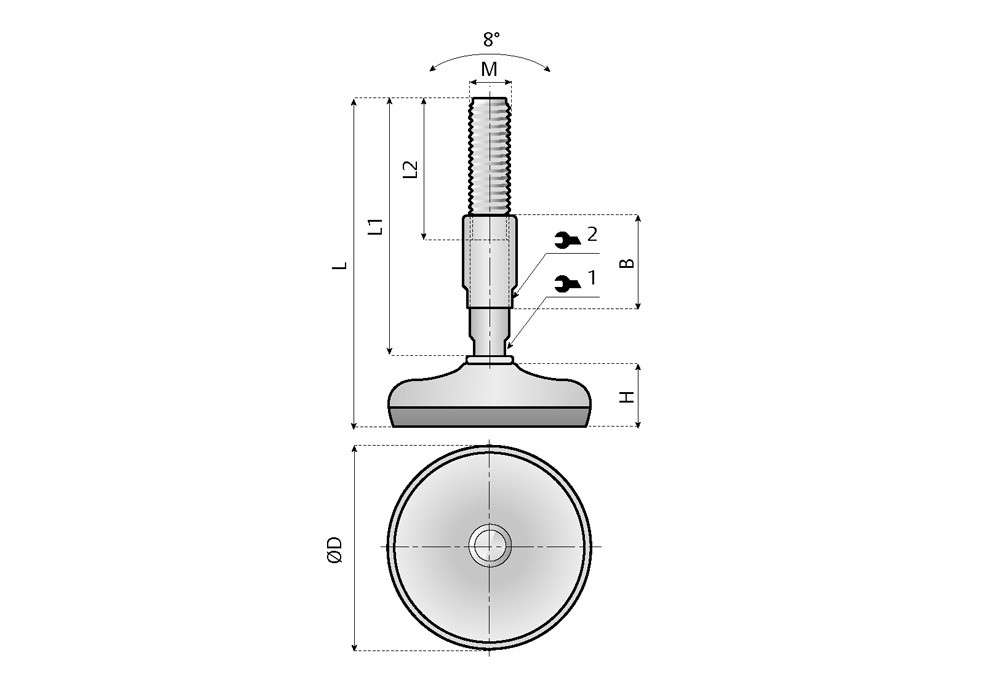

Fester Fuß Ø100 mm mit Gewindeabdeckung
Material, Spindel und Unterlegscheibe: rostfreier Stahl AISI 304
Grundplatte: rostfreier Stahl AISI 304 und vulkanisiertes Gummi
Gummi:70 Shore-Härte
| Ø D | H mm | Belastung | M | L mm | L 1 mm | L 2 mm | B mm | Artikelbezeichnung montiert | SW (1) | SW (2) |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 30 | 20000 | M16 | 240 | 210 | 85 | 85 | LSSC100-SM16L240 | 13 | 19 |
| 100 | 30 | 20000 | M20 | 240 | 210 | 130 | 85 | LSSC100-SM20L240 | 16 | 24 |
| 100 | 30 | 20000 | M24 | 190 | 160 | 110 | 55 | LSSC100-SM24L190 | 19 | 27 |

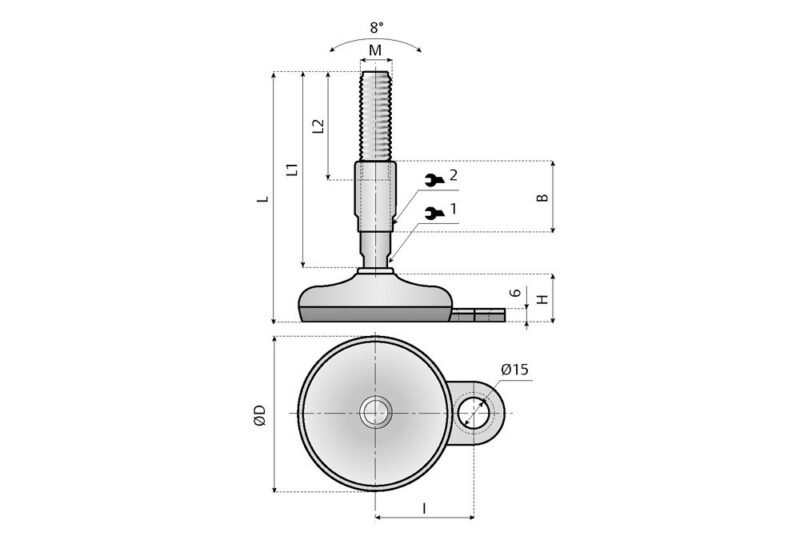

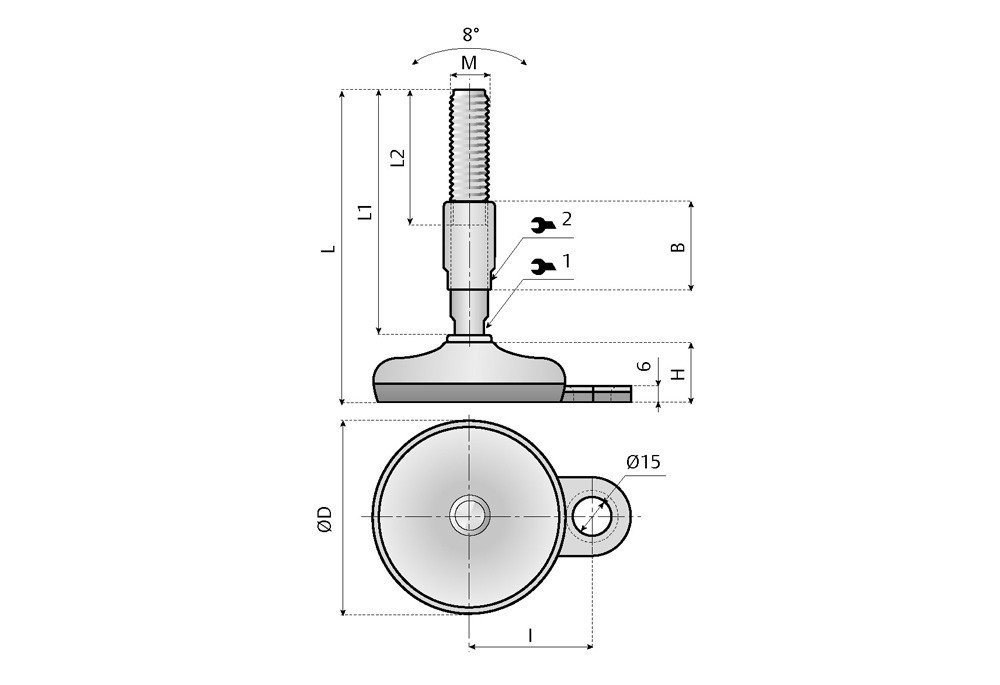

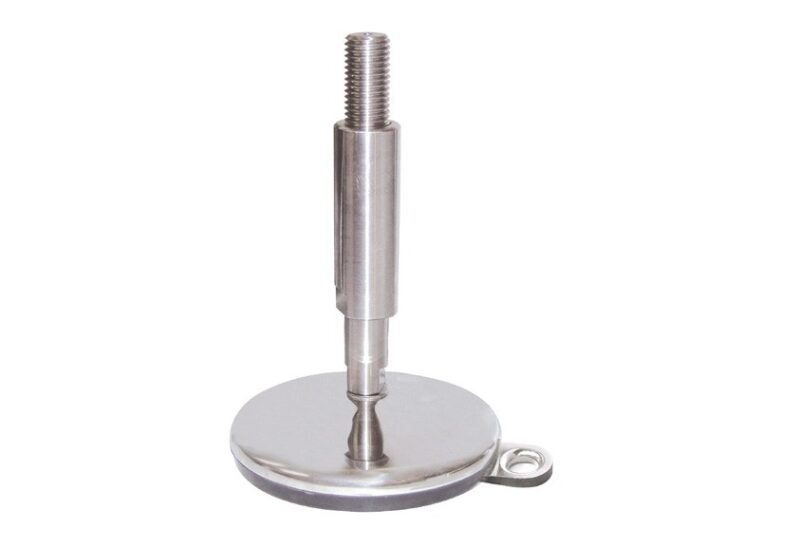

mit Befestigunsloch
| Ø D | I mm | H mm | Belastung | M | L mm | L 1 mm | L 2 mm | B mm | Artikelbezeichnung | SW (1) | SW (2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 65 | 30 | 20000 | M16 | 240 | 210 | 130 | 85 | LSSC100-01-SM16L240 | 13 | 19 |
| 100 | 65 | 30 | 20000 | M20 | 240 | 210 | 130 | 85 | LSSC100-01-SM20L240 | 16 | 24 |
| 100 | 65 | 30 | 20000 | M24 | 190 | 160 | 110 | 55 | LSSC100-01-SM24L190 | 19 | 27 |
Verstellbereich
| A min | A max | |
|---|---|---|
| L1 =160 B =55 | 56,6 | 95,4 |
| L1 =210 B =85 | 45,6 | 114,5 |
