SPA 6-rillig

SPA 6-rillig

Lieferzeit: auf Anfrage

b2 = 95 mm

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg

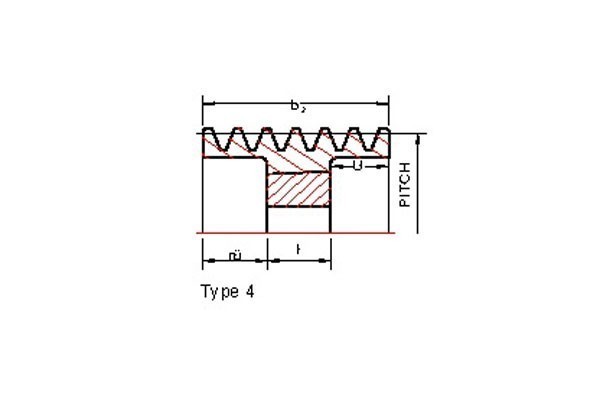

100	1615	38	rü28	4 •	-	-	-	2.5

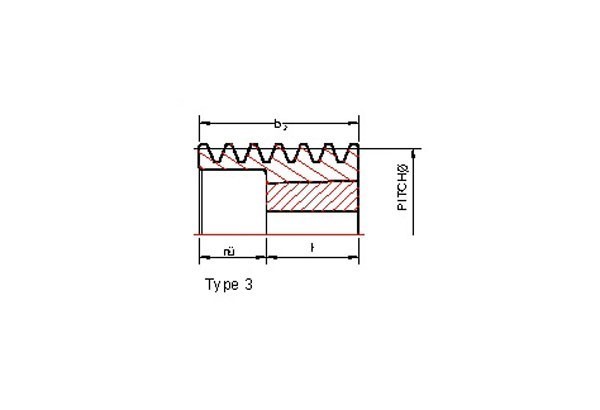

106	2012	32	rü63	3 •	63	-	-	2.6
112	2012	32	rü32	4 •	32	-	31	2.9
118	2012	32	rü32	4 •	32	-	31	3.3
125	2012	32	rü32	4 •	32	-	31	3.5
132	2517	45	rü25	4 •	25	-	25	3.8
140	2517	45	bü	2 •	-	-	50	4.1
150	2517	45	bü	2 •	-	-	50	4.9
160	2517	45	bü	2 •	-	-	50	5.7
170	2517	45	bü	2 •	-	-	50	6.8
180	3030	77	bü	2 •	-	-	18	8.5
190	3030	77	bü	2 •	-	-	18	10
200	3030	77	bü	2 •	-	-	18	11
212	3030	77	bü	2 O	14	54	27	12.1
224	3030	77	bü	2 O	10	67	18	13.4
236	3030	77	bü	2 O	-	77	18	14.9
250	3030	77	bü	2 O	25	36	34	16.4
280	3535	89	bü	2 O	42	12	41	17.3
300	3535	89	bü	2 O	41	14	40	18.4
315	3535	89	bü	2 O	40	16	39	19.5
355	3535	89	bü	2 x	40	16	39	23.2
400	3535	89	bü	2 x	39	18	38	22.4
450	3535	89	bü	2 x	39	18	38	29.9
500	3535	89	bü	2 x	39	18	38	30.4
560	3535	89	bü	2 x	39	18	38	40.2

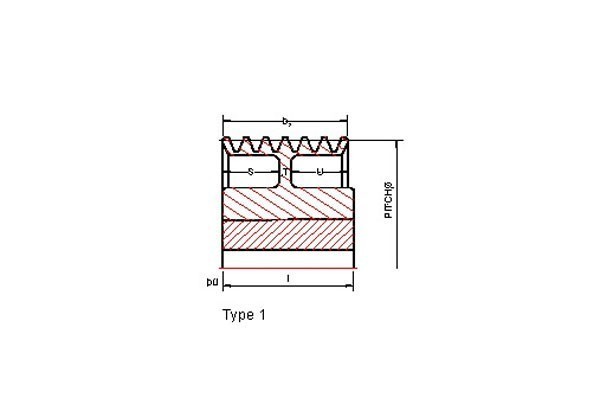

630	4040	102	bü	1 x	38.5	18	38.5	48

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

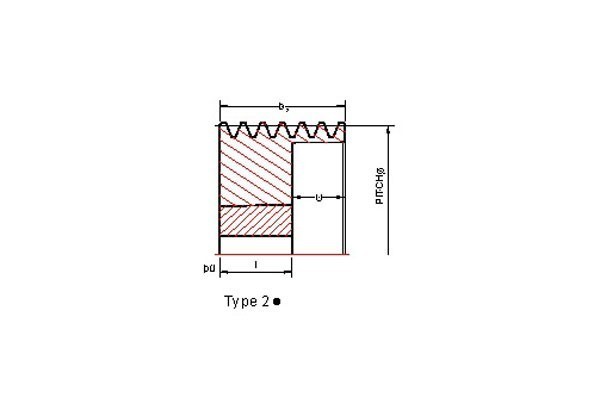

• Vollscheibe / solid pulley

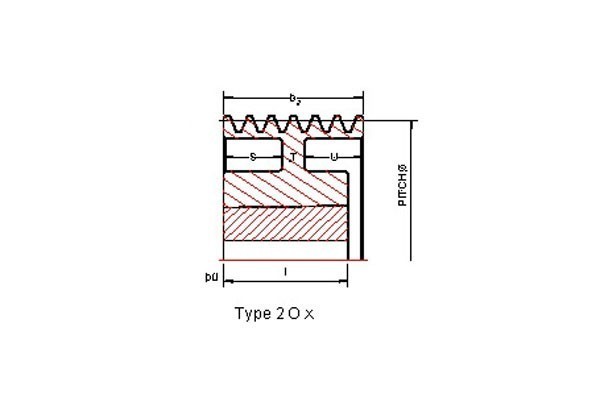

O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
