SPB 4-rillig

SPB 4-rillig

Lieferzeit: auf Anfrage

b2 = 82 mm

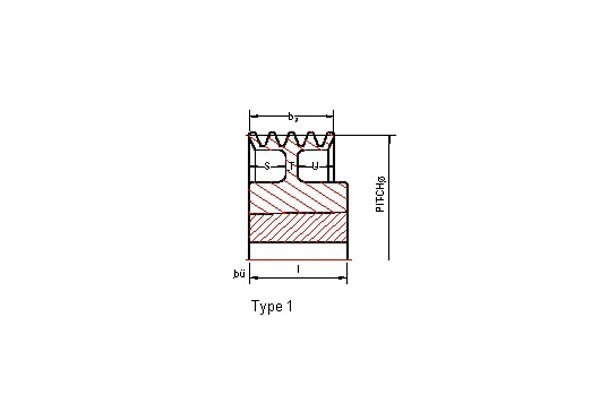

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg
125	2012	32	rü25	4 •	25	-	25	3.5
132	2012	32	rü25	4 •	25	-	25	3.7
140	2517	45	rü18,5	4 •	18.5	-	18.5	4.3
150	2517	45	rü18,5	4 •	18.5	-	18.5	4.6
160	2517	45	bü	2 •	-	-	37	5.2
170	2517	45	bü	2 •	-	-	37	6.1
180	2517	45	bü	2 •	-	-	37	7.2
190	2517	45	bü	2 •	-	-	30	7.9
200	3020	52	bü	2 •	-	-	30	9.1
212	3020	52	bü	2 •	-	-	30	10
224	3020	52	bü	2 •	-	-	30	11.5
236	3020	52	bü	2 •	-	-	30	12.8
250	3020	52	bü	2 O	34	14	34	13.5
280	3020	52	bü	2 O	34	14	34	14.1
300	3535	89	bü	1 O	34	14	34	15.8
315	3535	89	bü	1 x	34	14	34	17.5
335	3535	89	bü	1 x	34	14	34	18.4
355	3535	89	bü	1 x	34	14	34	19.2
400	3535	89	bü	1 x	34	14	34	21
450	3535	89	bü	1 x	34	14	34	25
500	3535	89	bü	1 x	34	14	34	27
560	3535	89	bü	1 x	34	14	34	33.2
630	3535	89	bü	1 x	34	14	34	36
710	3535	89	bü	1 x	32	18	32	42
800	4040	102	bü	1 x	32	18	32	53.5
900	4040	102	bü	1 x	32	18	32	62
1000	4040	102	bü	1 x	28	26	28	68
1120	4040	102	bü	1 x	28	26	28	93
1250	4545	114	bü	1 x	27	28	27	114.5

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

• Vollscheibe / solid pulley
O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
