SPB10-rillig

SPB10-rillig

Lieferzeit: auf Anfrage

b2 = 196 mm

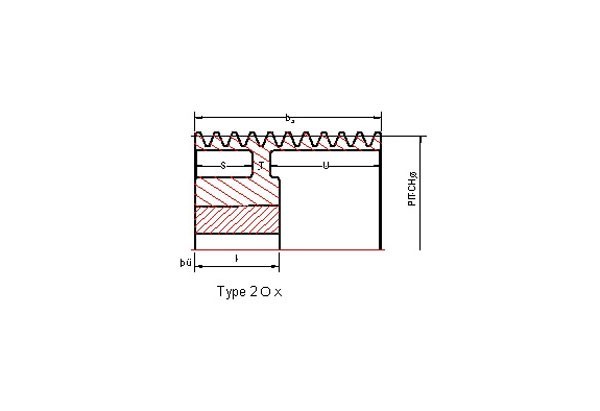

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg
224	3535	89	bü	2 •	-	-	107	22.5
236	3535	89	bü	2 •	-	-	107	25
250	3535	89	bü	2 •	-	-	107	29
280	3535	89	bü	2 O	65	18	113	31.5
300	3535	89	bü	2 O	65	18	113	33
315	3535	89	bü	2 O	65	18	113	35
335	4040	102	bü	2 O	66	20	110	37
355	4040	102	bü	2 O	66	20	110	38.5
400	4040	102	bü	2 x	66	20	110	40.5
450	4545	114	bü	2 x	75	22	99	53.5
500	4545	114	bü	2 x	75	22	99	58
560	4545	114	bü	2 x	74	24	98	64.5
630	4545	114	bü	2 x	80	24	92	72
710	4545	114	bü	2 x	74	24	98	82.4
800	4545	114	bü	2 x	72	28	96	103
900	5050	127	bü	2 x	87	24	75	131.5
1000	5050	127	bü	2 x	80	30	86	153
1120	5050	127	bü	2 x	80	30	86	180
1250	5050	127	bü	2 x	81	34	81	225.5

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

• Vollscheibe / solid pulley
O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
