SPC 8-rillig

SPC 8-rillig

Lieferzeit: auf Anfrage

b2 = 212,5 mm

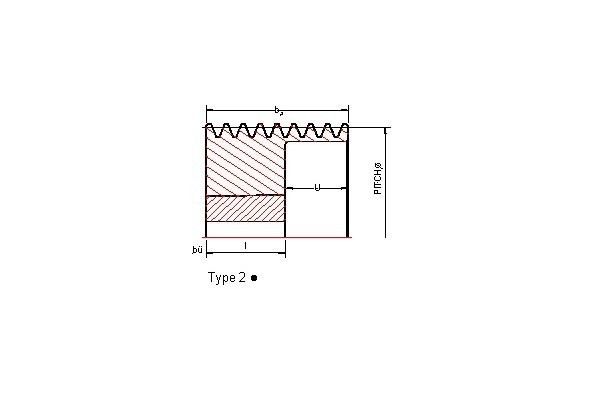

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg
224	3535	89	bü	2 •	-	-	123.5	25
236	3535	89	bü	2 •	-	-	123.5	27
250	3535	89	bü	2 •	-	-	123.5	30.5
265	3535	89	bü	2 •	-	-	123.5	34.5
280	3535	89	bü	2 O	56	23	133	38.5
300	4040	102	bü	2 •	-	-	110.5	47.5
315	4040	102	bü	2 O	67	18	127.5	51
335	4040	102	bü	2 O	68	18	126.5	44.5
355	4040	102	bü	2 O	71	18	123.5	57
375	4545	114	bü	2 O	78	20	114.5	62
400	4545	114	bü	2 O	88	20	104.5	66.5
425	4545	114	bü	2 x	75	22	115.5	75
450	5050	127	bü	2 x	95.5	22	95	80.5
475	5050	127	bü	2 x	95.5	22	95	85.5
500	5050	127	bü	2 x	95.5	22	95	90.2
530	5050	127	bü	2 x	95.5	22	95	92.5
560	5050	127	bü	2 x	86	22	104.5	109
630	5050	127	bü	2 x	85	24	103.5	120.2
710	5050	127	bü	2 x	93	26	93.5	124.7
800	5050	127	bü	2 x	89	30	93.5	148
1000	5050	127	bü	2 x	85	30	97.5	188.2
1250	5050	127	bü	2 x	61.5	35	116	260

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

• Vollscheibe / solid pulley
O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
