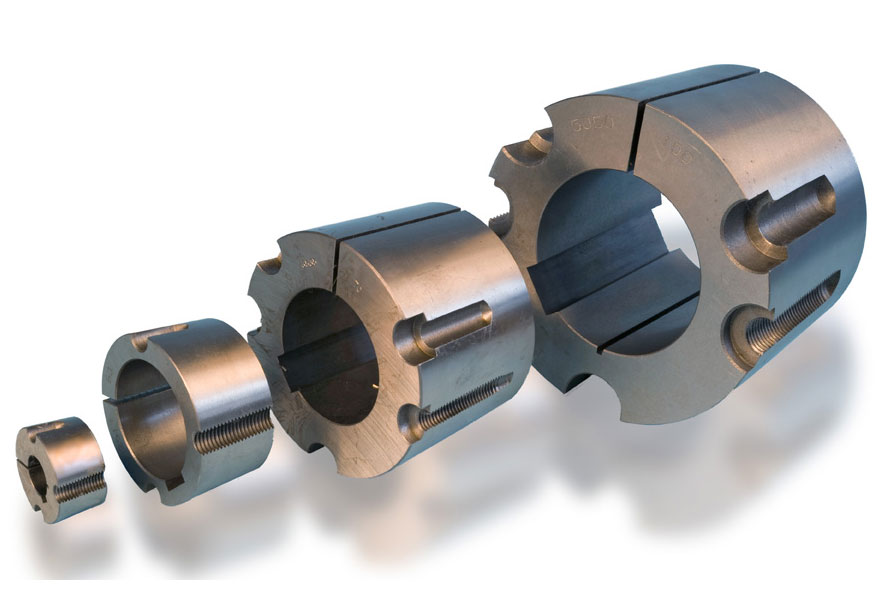

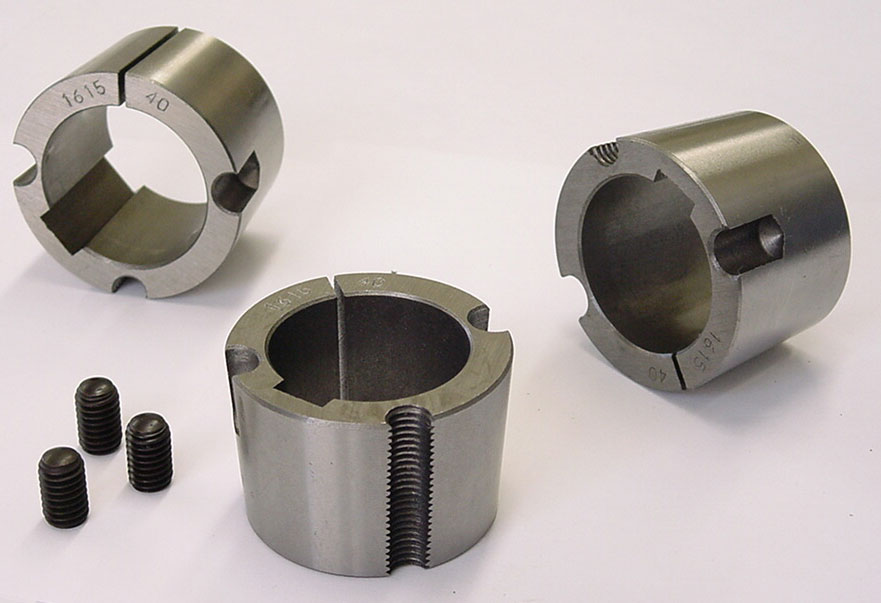

Taperspannbuchsen

Lieferzeit: auf Anfrage

In unserem Sortiment finden Sie Taperlockbuchsen sowie Einschweiß- und Anschraubnaben für unsere Spannbuchsen.

Jetzt Anfragen Kategorie: Antriebselemente

Spezifikationen

Spezifikationen

Type	Buchse Ø max.	Buchse L	Buchse D	Buchse d	Nabe min. Ø GG	Nabe min. Ø St		Befestigung d x l x sw BSW x mm
1008	25	20,3	35,20	32	55	49	2 Gewindestifte	1 / x 1 / x 3 4 2
1108	28	20,3	38,38	36	60	52	2 Gewindestifte	1 / x 1 / x 3 4 2
1210	32	25,4	47,62	44	80	73	2 Gewindestifte	3 / x 5 / x 5 8 8
1215	32	38,1	47,62	42	73	67	2 Gewindestifte	3 / x 5 / x 5 8 8
1310	35	25,4	50,80	47	85	76	2 Gewindestifte	3 / x 5 / x 5 8 8
1610	42	25,4	57,15	54	90	82	2 Gewindestifte	3 / x 5 / x 5 8 8
1615	42	38,1	57,15	52	82	76	2 Gewindestifte	3 / x 5 / x 5 8 8
2012	50	30.5	69.85	66	110	98	2 Gewindestifte	7/ x 7/ x 6 16 8
2517	65	43,2	85,73	80	125	111	2 Gewindestifte	1 / x 1 x 6 2
2525	50	63,5	85,73	77	120	110	2 Gewindestifte	1 / x 1 x 6 2
3020	75	50,8	107,95	101	155	143	2 Gewindestifte	5 / x 1 1 / x 8 8 4
3030	75	76,2	107,95	97	146	137	2 Gewindestifte	5 / x 1 1 / x 8 8 4
3525	100	63,5	127,00	118	178	165	3 Schrauben	1 / x 1 1 / x 10 2 2
3535	90	89	127,00	115	178	165	3 Schrauben	1 / x 1 1 / x 10 2 2
4030	115	76,2	146,05	135	215	197	3 Schrauben	5 / x 1 3 / x 12 8 4
4040	100	101	146,05	132	215	197	3 Schrauben	5 / x 1 3 / x 12 8 4
4535	125	89	161,93	150	240	222	3 Schrauben	3 / x 2 x 14 4
4545	110	114	161,93	146	240	222	3 Schrauben	3 / x 2 x 14 4
5040	125	101	177,80	164	265	241	3 Schrauben	7 / x 2 5 / x 14 8 16
5050	125	127	177,80	160	265	241	3 Schrauben	7 / x 2 5 / x 14 8 16
6050	150	127	235	217	432	350	3 Schrauben	M33 x 90 x 50
