Flexible Schneckengewinde

Lieferzeit: auf Anfrage

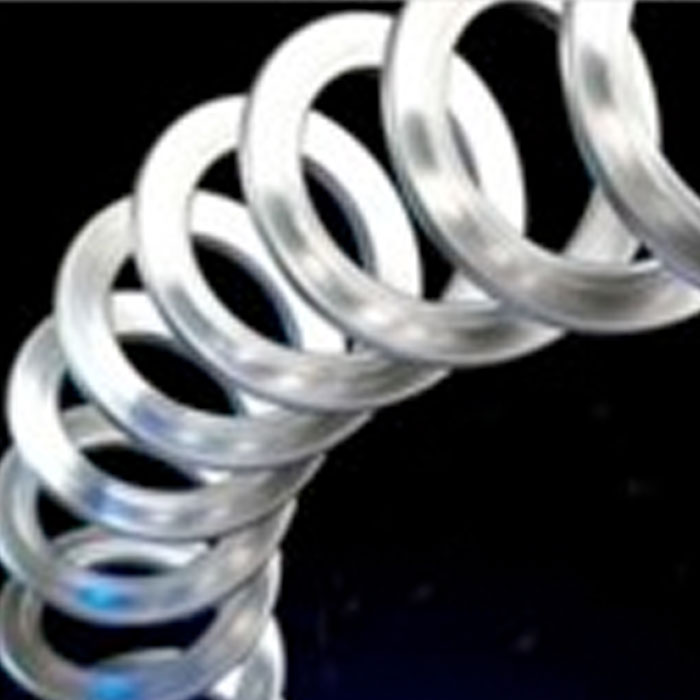

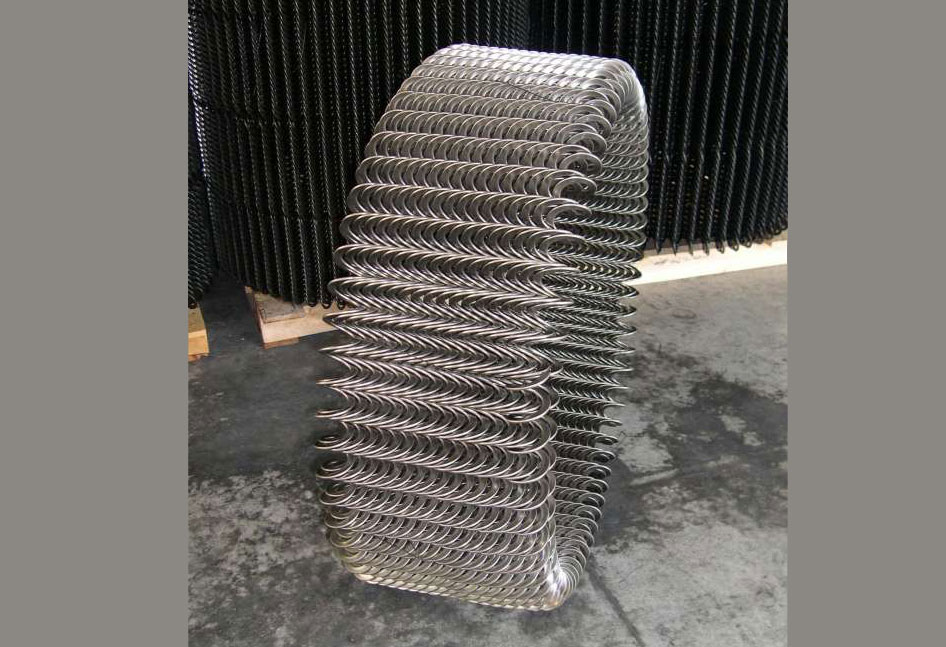

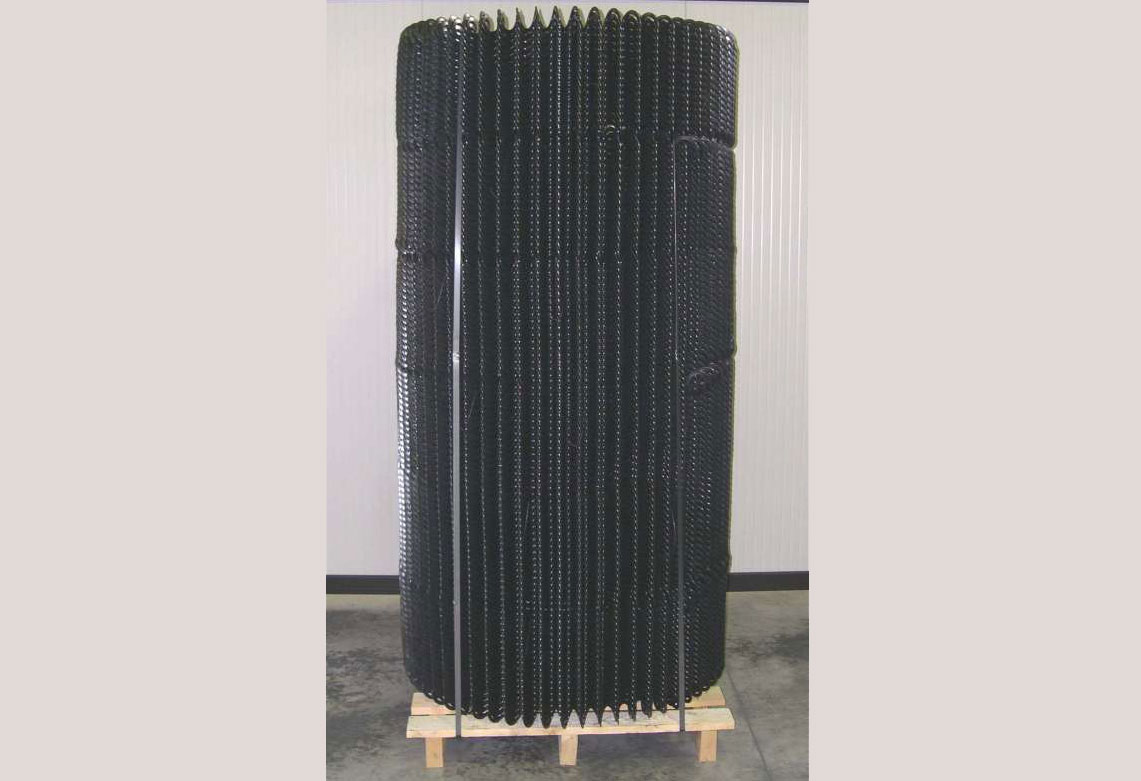

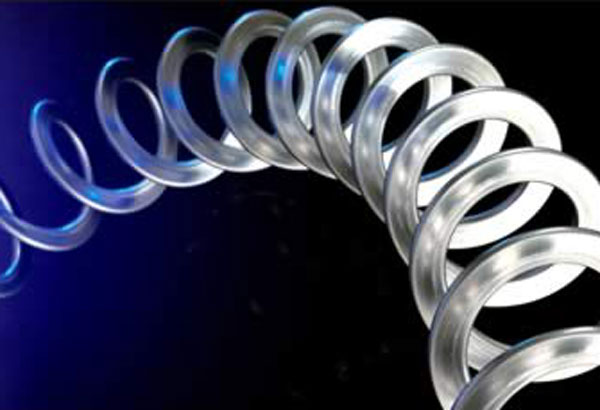

Unsere Förderspiralen besitzen keine Mittelachse und sind daher als flexible Schneckengewinde einzusetzen.

Unsere Förderspiralen besitzen keine Mittelachse und sind daher als flexible Schneckengewinde einzusetzen.

Stückzahl
D = (Durchmesser)
d= (Innendurchmesser)
p= (Steigung)

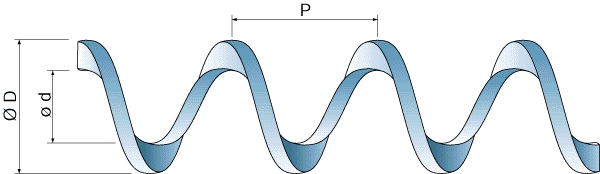

Schneckengewinde Inox Skizze

Schneckengewinde Skizze

Anbei finden sie eine Übersicht über die möglichen Durchmesser für flexible Schneckengewinde aus gehärtetem Stahl bzw. Edelstahl.

D (mm)	P (mm)	d (mm)	s (mm)	Gewicht kg/m
60	40	36,5	4,3	1,50
60	45	36,5	4,3	1,35
60	60	36,5	4,3	1,04
68	50	44,5	4,3	1,38
70	50	46,5	4,3	1,40
70	65	46,5	4,3	1,15

D (mm)	P (mm)	d (mm)	s (mm)	Gewicht kg/m
32,3	32	18	3,3	0,45
34,3	34	20	3,3	0,45
36,3	38	20	3,3	0,50
36,3	40	20	3,3	0,48
38,3	38	22	3,3	0,52
38,3	38	22	4,3	0,65
43,3	38	27	3,3	0,60
43,3	38	27	4,3	0,78
48,3	40	32	3,3	0,65
48,3	40	32	4,3	0,80
49,3	40	33	4,3	0,84
53,3	37	33	3,3	0,95
53,3	37	33	4,3	1,25
60	40	36,5	4,3	1,50
60	45	36,5	4,3	1,35
60	60	36,5	4,3	1,04
68	50	44,5	4,3	1,38
70	50	46,5	4,3	1,40
70	65	46,5	4,3	1,15
75	53	47	4,3	1,66
86	60	58	4,3	1,73
95	65	67	5	2,12
100	70	72	5	2,10
