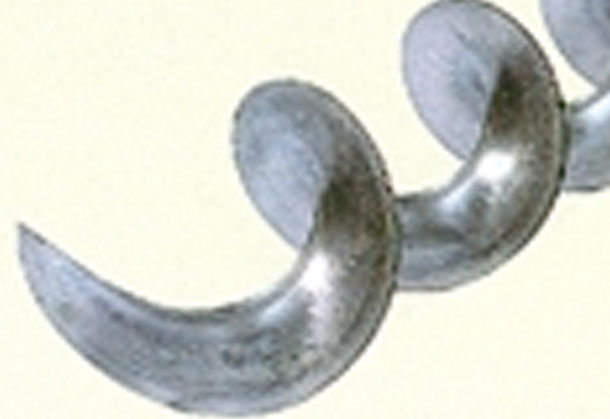

Gewalzte Schneckengewinde
zzgl. Versand
Lieferzeit: auf Anfrage
Gewalzte Schneckengewinde haben bedingt durch das Herstellungsverfahren unterschiedliche Materialstärken am Innen- und am Außendurchmesser. Sie werden hauptsächlich zum Transport von staubförmigen bis rieselfreudigen Gütern eingesetzt.
Spezifikationen
Gewalzte Schneckengewinde haben bedingt durch das Herstellungsverfahren unterschiedliche Materialstärken am Innen- und am Außendurchmesser. Sie werden hauptsächlich zum Transport von staubförmigen bis rieselfreudigen Gütern eingesetzt.
Wir liefern gewalzte Schneckengewinde in verschiedenen Materialien und Ausführungen.

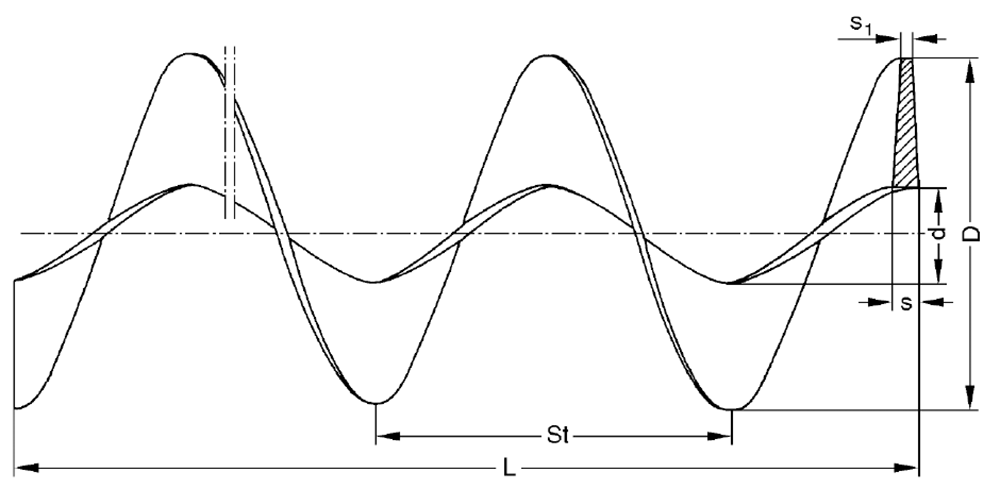

Erforderliche Bestellangaben für alle Gewinde
L= (Länge)
D = (Aussendurchmesser)
d = (Innen- bzw. Wellendurchmesser)
S = (Steigung)
s= (Blechstärke)
Gängigkeit (rechts oder links)
Material
- Normalstahl (St 37, St 52)
- Edelstahl (1.4301, 1.4571)
- hitzebeständiger Stahl (1.4404, 1.4848)
- weitere Materialen auf Anfrage
Formblatt Schneckengewinde gewalzt
Schneckengewinde gewalzt Edelstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke innen/außen |
|---|---|---|---|
| 80 | 80 | 27 | 4/2 |
| 90 | 90 | 27 | 4/2 |
| 100 | 100 | 26,8 | 3 / 1,5 |
| 100 | 70 | 26,8 | 3 / 1,5 |
| 100 | - | 26,8 | 3 / 1,5 |
| 100 | 100 | 33,4 | 3 / 1,5 |
| 100 | 70 | 33,4 | 3 / 1,5 |
| 100 | - | 33,4 | 3 / 1,5 |
| 120 | 120 | 33,4 | 3 / 1,5 |
| 120 | 80 | 33,4 | 3 / 1,5 |
| 120 | - | 33,4 | 3 / 1,5 |
| 120 | 120 | 42,4 | 3 / 1,5 |
| 120 | 80 | 42,4 | 3 / 1,5 |
| 120 | - | 42,4 | 3 / 1,5 |
| 150 | 150 | 42,4 | 3 / 1,5 |
| 150 | 100 | 42,4 | 3 / 1,5 |
| 150 | - | 42,4 | 3 / 1,5 |
| 150 | 150 | 48,3 | 3 / 1,5 |
| 150 | 100 | 48,3 | 3 / 1,5 |
| 150 | - | 48,3 | 3 / 1,5 |
| 180 | 180 | 48,3 | 4 / 2 |
| 180 | 120 | 48,3 | 4 / 2 |
| 180 | - | 48,3 | 4 / 2 |
| 180 | 180 | 60,3 | 4 / 2 |
| 180 | 120 | 60,3 | 4 / 2 |
| 180 | - | 60,3 | 4 / 2 |
| 200 | 200 | 48,3 | 4 / 2 |
| 200 | 135 | 48,3 | 4 / 2 |
| 200 | - | 48,3 | 4 / 2 |
| 200 | 200 | 60,3 | 4 / 2 |
| 200 | 135 | 60,3 | 4 / 2 |
| 200 | - | 60,3 | 4 / 2 |
| 250 | 250 | 60,3 | 5 / 2,5 |
| 250 | 170 | 60,3 | 5 / 2,5 |
| 250 | - | 60,3 | 5 / 2,5 |
| 250 | 250 | 76,1 | 5 / 2,5 |
| 250 | 170 | 76,1 | 5 / 2,5 |
| 250 | - | 76,1 | 5 / 2,5 |
| 300 | 300 | 76,1 | 5 / 2,5 |
| 300 | 200 | 76,1 | 5 / 2,5 |
| 300 | - | 76,1 | 5 / 2,5 |
| 300 | 300 | 88,9 | 5 / 2,5 |
| 300 | 200 | 88,9 | 5 / 2,5 |
| 300 | - | 88,9 | 5 / 2,5 |
Schneckengewinde gewalzt Normalstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke innen/außen |
|---|---|---|---|
| 60 | 45 | 20 | 3 / 1,5 |
| 60 | 60 | 20 | 3 / 1,5 |
| 65 | 65 | 22 | 3 / 1,5 |
| 70 | 70 | 22 | 3 / 1,5 |
| 80 | 80 | 22 | 3 / 1,5 |
| 80 | 80 | 27 | 3 / 1,5 |
| 90 | 90 | 22 | 3 / 1,5 |
| 90 | 90 | 27 | 3 / 1,5 |
| 100 | 100 | 26,8 | 3 / 1,5 |
| 100 | 70 | 26,8 | 3 / 1,5 |
| 100 | 100 | 33,4 | 3 / 1,5 |
| 100 | 70 | 33,4 | 3 / 1,5 |
| 100 | 50 | 33,4 | 3 / 1,5 |
| 110 | 110 | 26,8 | 3 / 1,5 |
| 110 | 75 | 26,8 | 3 / 1,5 |
| 110 | 110 | 33,4 | 3 / 1,5 |
| 110 | 75 | 33,4 | 3 / 1,5 |
| 110 | 55 | 33,4 | 3 / 1,5 |
| 120 | 120 | 33,4 | 3 / 1,5 |
| 120 | 80 | 33,4 | 3 / 1,5 |
| 120 | 120 | 42,4 | 3 / 1,5 |
| 120 | 80 | 42,4 | 3 / 1,5 |
| 120 | 60 | 42,4 | 3 / 1,5 |
| 130 | 130 | 33,4 | 3 / 1,5 |
| 130 | 90 | 33,4 | 3 / 1,5 |
| 130 | 130 | 42,4 | 3 / 1,5 |
| 130 | 90 | 42,4 | 3 / 1,5 |
| 130 | 65 | 42,4 | 3 / 1,5 |
| 140 | 140 | 33,4 | 3 / 1,5 |
| 140 | 95 | 33,4 | 3 / 1,5 |
| 140 | 140 | 42,4 | 3 / 1,5 |
| 140 | 95 | 42,4 | 3 / 1,5 |
| 140 | 70 | 42,4 | 3 / 1,5 |
| 150 | 150 | 42,4 | 3 / 1,5 |
| 150 | 100 | 42,4 | 3 / 1,5 |
| 150 | 150 | 48,3 | 3 / 1,5 |
| 150 | 100 | 48,3 | 3 / 1,5 |
| 150 | 75 | 48,3 | 3 / 1,5 |
| 160 | 160 | 42,4 | 4 / 2 |
| 160 | 110 | 42,4 | 4 / 2 |
| 160 | 160 | 48,3 | 4 / 2 |
| 160 | 110 | 48,3 | 4 / 2 |
| 160 | 80 | 48,3 | 4 / 2 |
| 170 | 170 | 48,3 | 4 / 2 |
| 170 | 115 | 48,3 | 4 / 2 |
| 170 | 170 | 60,3 | 4 / 2 |
| 170 | 115 | 60,3 | 4 / 2 |
| 170 | 85 | 60,3 | 4 / 2 |
| 180 | 180 | 48,3 | 4 / 2 |
| 180 | 120 | 48,3 | 4 / 2 |
| 180 | 180 | 60,3 | 4 / 2 |
| 180 | 120 | 60,3 | 4 / 2 |
| 180 | 90 | 60,3 | 4 / 2 |
| 190 | 190 | 48,3 | 4 / 2 |
| 190 | 130 | 48,3 | 4 / 2 |
| 190 | 190 | 60,3 | 4 / 2 |
| 190 | 130 | 60,3 | 4 / 2 |
| 190 | 100 | 60,3 | 4 / 2 |
| 200 | 200 | 48,3 | 4 / 2 |
| 200 | 135 | 48,3 | 4 / 2 |
| 200 | 200 | 60,3 | 4 / 2 |
| 200 | 135 | 60,3 | 4 / 2 |
| 200 | 100 | 60,3 | 4 / 2 |
| 210 | 210 | 48,3 | 4 / 2 |
| 210 | 140 | 48,3 | 4 / 2 |
| 210 | 210 | 60,3 | 4 / 2 |
| 210 | 140 | 60,3 | 4 / 2 |
| 210 | 105 | 60,3 | 4 / 2 |
| 220 | 220 | 60,3 | 4 / 2 |
| 220 | 150 | 60,3 | 4 / 2 |
| 220 | 220 | 76,1 | 4 / 2 |
| 220 | 150 | 76,1 | 4 / 2 |
| 220 | 110 | 76,1 | 4 / 2 |
| 230 | 230 | 60,3 | 4 / 2 |
| 230 | 155 | 60,3 | 4 / 2 |
| 230 | 230 | 76,1 | 4 / 2 |
| 230 | 155 | 76,1 | 4 / 2 |
| 230 | 115 | 76,1 | 4 / 2 |
| 240 | 240 | 60,3 | 5 / 2,5 |
| 240 | 160 | 60,3 | 5 / 2,5 |
| 240 | 240 | 76,1 | 5 / 2,5 |
| 240 | 160 | 76,1 | 5 / 2,5 |
| 240 | 120 | 76,1 | 5 / 2,5 |
| 250 | 250 | 60,3 | 5 / 2,5 |
| 250 | 170 | 60,3 | 5 / 2,5 |
| 250 | 250 | 76,1 | 5 / 2,5 |
| 250 | 170 | 76,1 | 5 / 2,5 |
| 250 | 125 | 76,1 | 5 / 2,5 |
| 260 | 260 | 76,1 | 5 / 2,5 |
| 260 | 175 | 76,1 | 5 / 2,5 |
| 260 | 260 | 88,9 | 5 / 2,5 |
| 260 | 175 | 88,9 | 5 / 2,5 |
| 260 | 130 | 88,9 | 5 / 2,5 |
| 270 | 270 | 76,1 | 5 / 2,5 |
| 270 | 180 | 76,1 | 5 / 2,5 |
| 270 | 270 | 88,9 | 5 / 2,5 |
| 270 | 180 | 88,9 | 5 / 2,5 |
| 270 | 135 | 88,9 | 5 / 2,5 |
| 280 | 280 | 76,1 | 5 / 2,5 |
| 280 | 190 | 76,1 | 5 / 2,5 |
| 280 | 280 | 88,9 | 5 / 2,5 |
| 280 | 190 | 88,9 | 5 / 2,5 |
| 280 | 140 | 88,9 | 5 / 2,5 |
| 290 | 290 | 76,1 | 5 / 2,5 |
| 290 | 195 | 76,1 | 5 / 2,5 |
| 290 | 290 | 88,9 | 5 / 2,5 |
| 290 | 195 | 88,9 | 5 / 2,5 |
| 290 | 145 | 88,9 | 5 / 2,5 |
| 300 | 300 | 76,1 | 5 / 2,5 |
| 300 | 200 | 76,1 | 5 / 2,5 |
| 300 | 300 | 88,9 | 5 / 2,5 |
| 300 | 200 | 88,9 | 5 / 2,5 |
| 300 | 150 | 88,9 | 5 / 2,5 |
| 350 | 350 | 88,9 | 5 / 2,5 |
| 350 | 235 | 88,9 | 5 / 2,5 |
| 350 | 350 | 101,6 | 5 / 2,5 |
| 350 | 235 | 101,6 | 5 / 2,5 |
| 350 | 175 | 101,6 | 5 / 2,5 |
| 400 | 400 | 101,6 | 6 / 3 |
| 400 | 270 | 101,6 | 6 / 3 |
| 400 | 400 | 114,3 | 6 / 3 |
| 400 | 270 | 114,3 | 6 / 3 |
| 400 | 200 | 114,3 | 6 / 3 |
| 450 | 450 | 114,3 | 6 / 3 |
| 450 | 300 | 114,3 | 6 / 3 |
| 450 | 450 | 139,7 | 6 / 3 |
| 450 | 300 | 139,7 | 6 / 3 |
| 450 | 225 | 139,7 | 6 / 3 |
| 500 | 500 | 139,7 | 8 / 4 |
| 500 | 335 | 139,7 | 8 / 4 |
| 500 | 500 | 168,3 | 8 / 4 |
| 500 | 335 | 168,3 | 8 / 4 |
| 500 | 250 | 168,3 | 8 / 4 |
| 550 | 550 | 193,7 | 8 / 4 |
| 600 | 600 | 219,1 | 8 / 4 |
