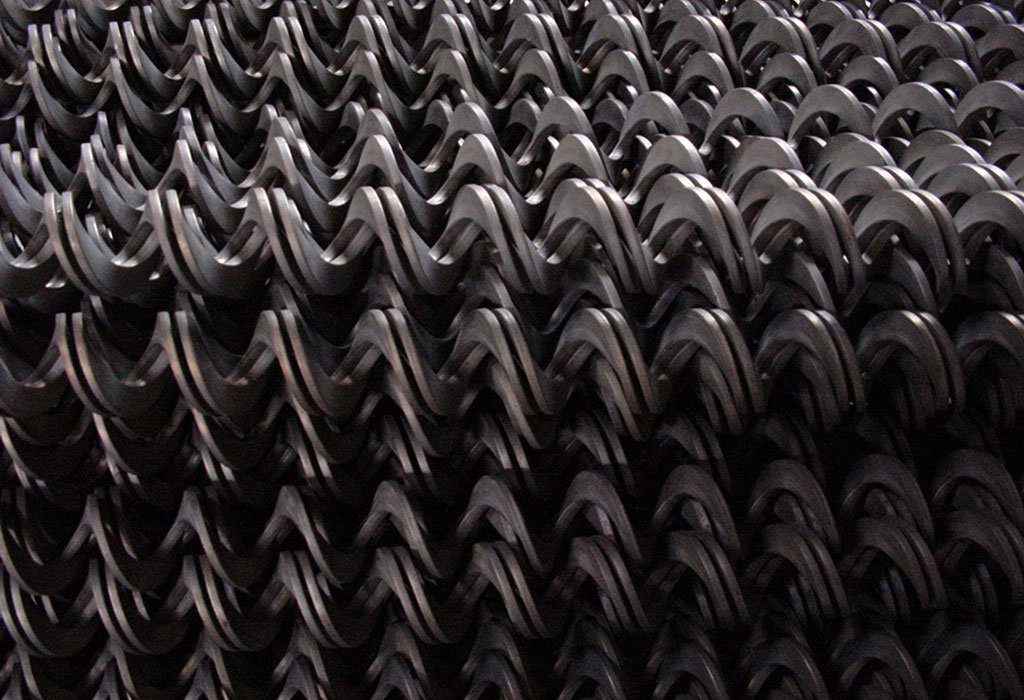

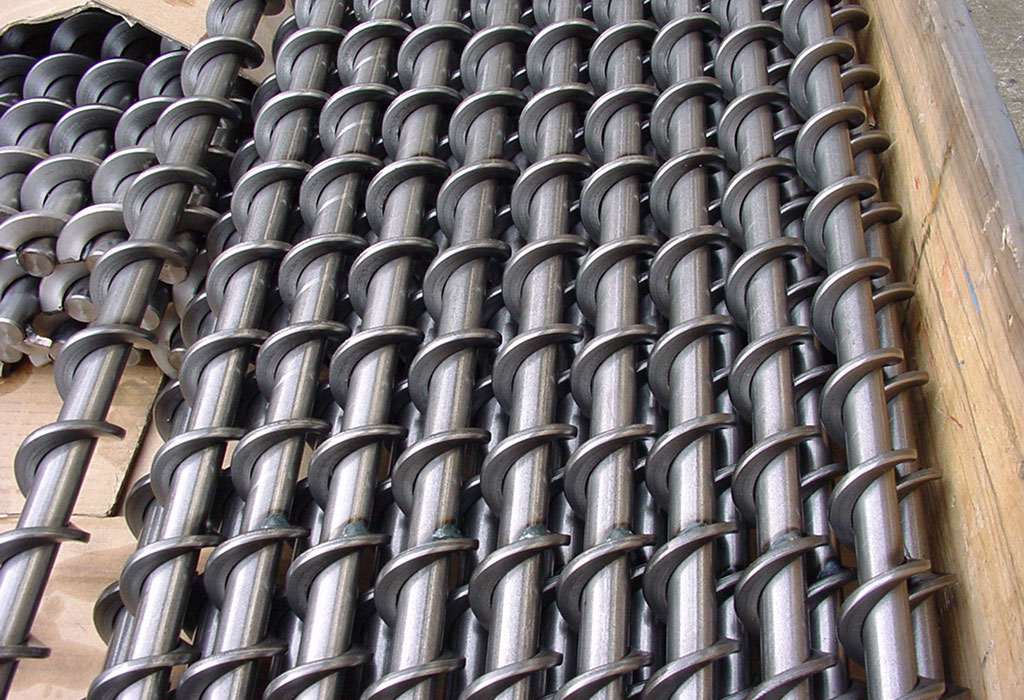

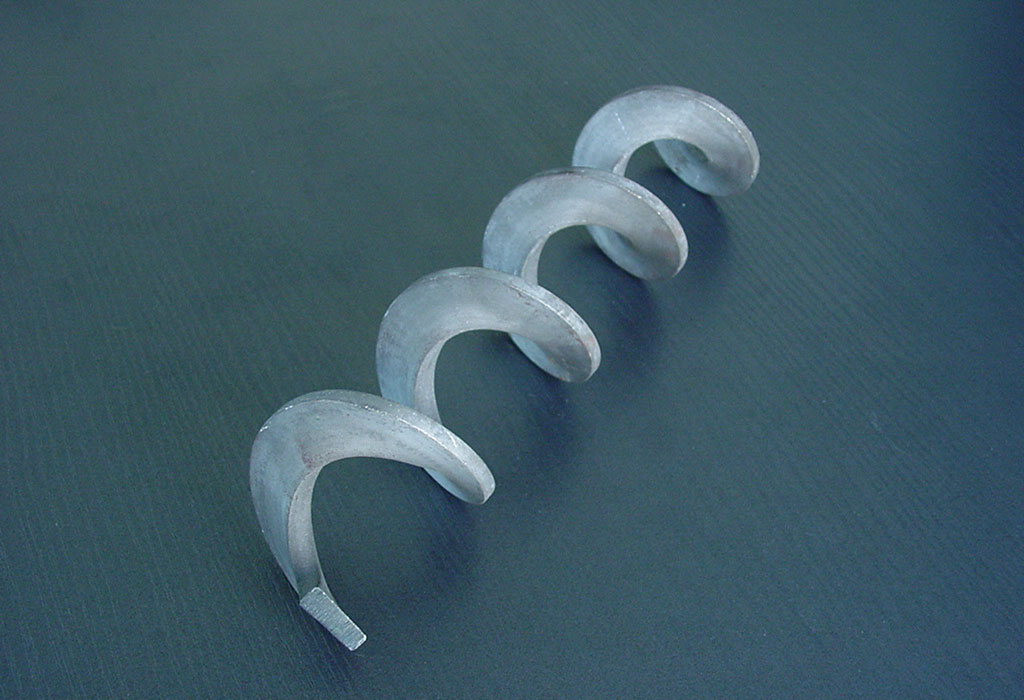

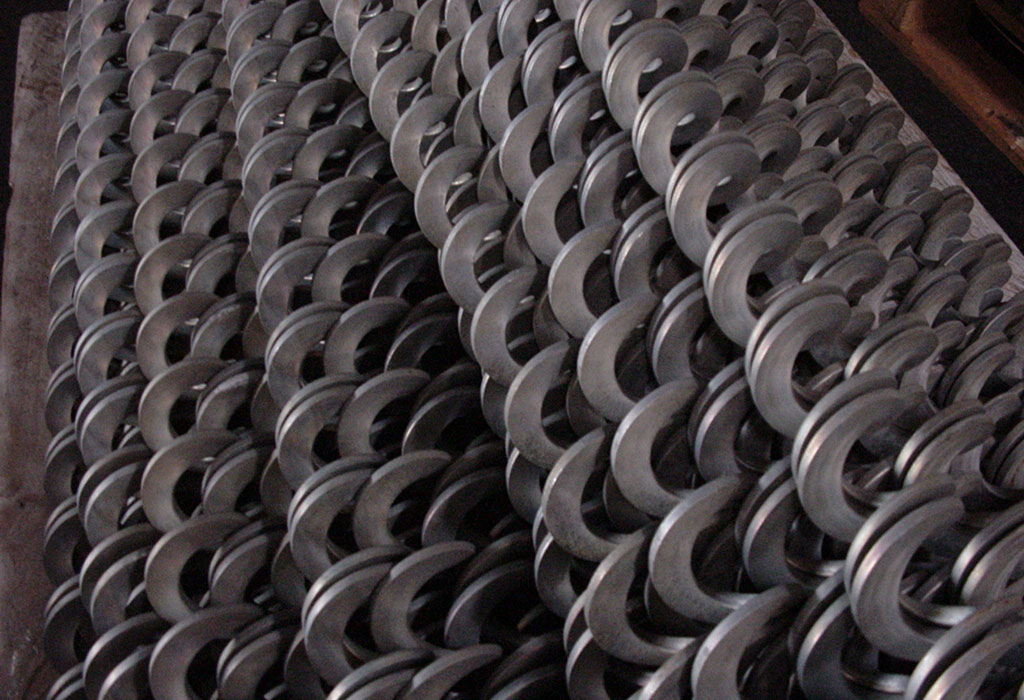

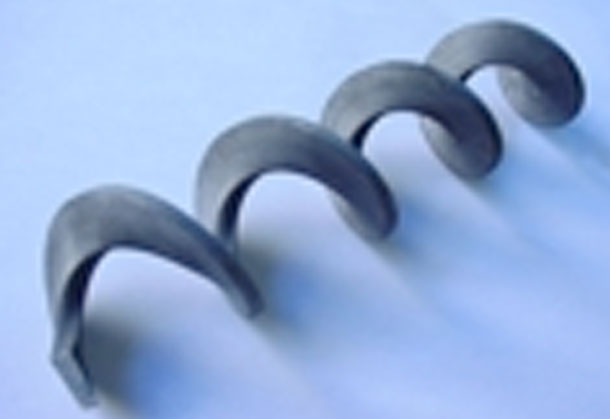

Gezogene Schneckengewinde
zzgl. Versand
Lieferzeit: auf Anfrage

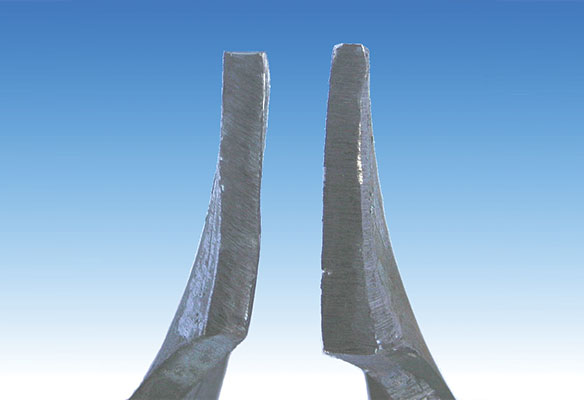

Gezogene Schneckengewinde haben am Innen- und am Außendurchmesser annähernd gleiche Materialstärken.
Spezifikationen
Gezogene Schneckengewinde haben am Innen- und am Außendurchmesser annähernd gleiche Materialstärken.
Die höhere Materialstärke am Außendurchmesser wirkt durch Verbiegen der Schneckengewinde bei sperrigen Transportgut, wie z.B. Hackschnitzel, entgegen.
Wir liefern gezogene Schneckengewinde in allen möglichen Materialien und Ausführungen.
Erforderliche Bestellangaben für alle Gewinde
L= (Länge)
D = (Aussendurchmesser)
d = (Innen- bzw. Wellendurchmesser)
S = (Steigung)
s= (Blechstärke)
Gängigkeit (rechts oder links)
Material
- Normalstahl (St 37, St 52)
- Edelstahl (1.4301, 1.4571)
- hitzebeständiger Stahl (1.4404, 1.4848)
- weitere Materialen auf Anfrage
Formblatt Schneckengewinde gezogen
Schneckengewinde gezogen Normalstahl-Edelstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke |
|---|---|---|---|
| 40 | 40 | 20 | 4 / 3,9 |
| 40 | 30 | 20 | 4 / 3,8 |
| 45 | 45 | 25 | 4 / 3,8 |
| 45 | 30 | 25 | 4 / 3,7 |
| 50 | 50 | 20 | 4 / 3,7 |
| 50 | 35 | 20 | 4 / 3,6 |
| 50 | 50 | 30 | 4 / 3,9 |
| 50 | 35 | 30 | 4 / 3,8 |
| 55 | 55 | 25 | 4 / 3,8 |
| 55 | 35 | 25 | 4 / 3,7 |
| 55 | 55 | 35 | 4 / 3,9 |
| 55 | 35 | 35 | 4 / 3,8 |
| 60 | 60 | 20 | 4 / 3,7 |
| 60 | 40 | 20 | 4 / 3,6 |
| 60 | 30 | 20 | 4 / 3,5 |
| 60 | 60 | 30 | 4 / 3,8 |
| 60 | 40 | 30 | 4 / 3,7 |
| 60 | 30 | 30 | 4 / 3,6 |
| 65 | 65 | 25 | 4 / 3,7 |
| 65 | 45 | 25 | 4 / 3,6 |
| 65 | 35 | 25 | 4 / 3,5 |
| 65 | 65 | 35 | 4 / 3,8 |
| 65 | 45 | 35 | 4 / 3,7 |
| 65 | 35 | 35 | 4 / 3,6 |
| 70 | 70 | 30 | 4 / 3,6 |
| 70 | 50 | 30 | 4 / 3,5 |
| 70 | 35 | 30 | 4 / 3,4 |
| 70 | 70 | 40 | 4 / 3,8 |
| 70 | 50 | 40 | 4 / 3,7 |
| 70 | 35 | 40 | 4 / 3,6 |
| 75 | 75 | 25 | 4 / 3,3 |
| 75 | 50 | 25 | 4 / 3,2 |
| 75 | 40 | 25 | 4 / 3,1 |
| 75 | 75 | 35 | 4 / 3,5 |
| 75 | 50 | 35 | 4 / 3,4 |
| 75 | 40 | 35 | 4 / 3,3 |
| 80 | 80 | 30 | 4 / 3,4 |
| 80 | 55 | 30 | 4 / 3,3 |
| 80 | 40 | 30 | 4 / 3,2 |
| 80 | 80 | 40 | 4 / 3,5 |
| 80 | 55 | 40 | 4 / 3,4 |
| 80 | 40 | 40 | 4 / 3,3 |
| 80 | 80 | 50 | 4 / 3,8 |
| 80 | 55 | 50 | 4 / 3,7 |
| 80 | 40 | 50 | 4 / 3,6 |
| 80 | 80 | 60 | 4 / 3,9 |
| 80 | 55 | 60 | 4 / 3,8 |
| 80 | 40 | 60 | 4 / 3,7 |
| 85 | 85 | 25 | 4 / 3,2 |
| 85 | 60 | 25 | 4 / 3,1 |
| 85 | 45 | 25 | 4 / 3,0 |
| 85 | 80 | 35 | 4 / 3,4 |
| 85 | 60 | 35 | 4 / 3,3 |
| 85 | 45 | 35 | 4 / 3,2 |
| 90 | 90 | 30 | 4 / 3,2 |
| 90 | 60 | 30 | 4 / 3,1 |
| 90 | 45 | 30 | 4 / 3,0 |
| 90 | 90 | 40 | 4 / 3,4 |
| 90 | 60 | 40 | 4 / 3,3 |
| 90 | 45 | 40 | 4 / 3,2 |
| 90 | 90 | 50 | 4 / 3,7 |
| 90 | 60 | 50 | 4 / 3,5 |
| 90 | 45 | 50 | 4 / 3,4 |
| 90 | 90 | 60 | 4 / 3,9 |
| 90 | 60 | 60 | 4 / 3,8 |
| 90 | 45 | 60 | 4 / 3,7 |
| 95 | 95 | 25 | 4 / 3,1 |
| 95 | 65 | 25 | 4 / 3,0 |
| 95 | 50 | 25 | 4 / 2,9 |
| 95 | 95 | 35 | 4 / 3,2 |
| 95 | 65 | 35 | 4 / 3,1 |
| 95 | 50 | 35 | 4 / 3,0 |
| 100 | 100 | 40 | 4 / 3,4 |
| 100 | 70 | 40 | 4 / 3,3 |
| 100 | 50 | 40 | 4 / 3,2 |
| 100 | 100 | 50 | 4 / 3,5 |
| 100 | 70 | 50 | 4 / 3,4 |
| 100 | 50 | 50 | 4 / 3,3 |
| 100 | 100 | 60 | 4 / 3,6 |
| 100 | 70 | 60 | 4 / 3,5 |
| 100 | 50 | 60 | 4 / 3,4 |
