Wellenlose Schneckengewinde
zzgl. Versand
Lieferzeit: auf Anfrage

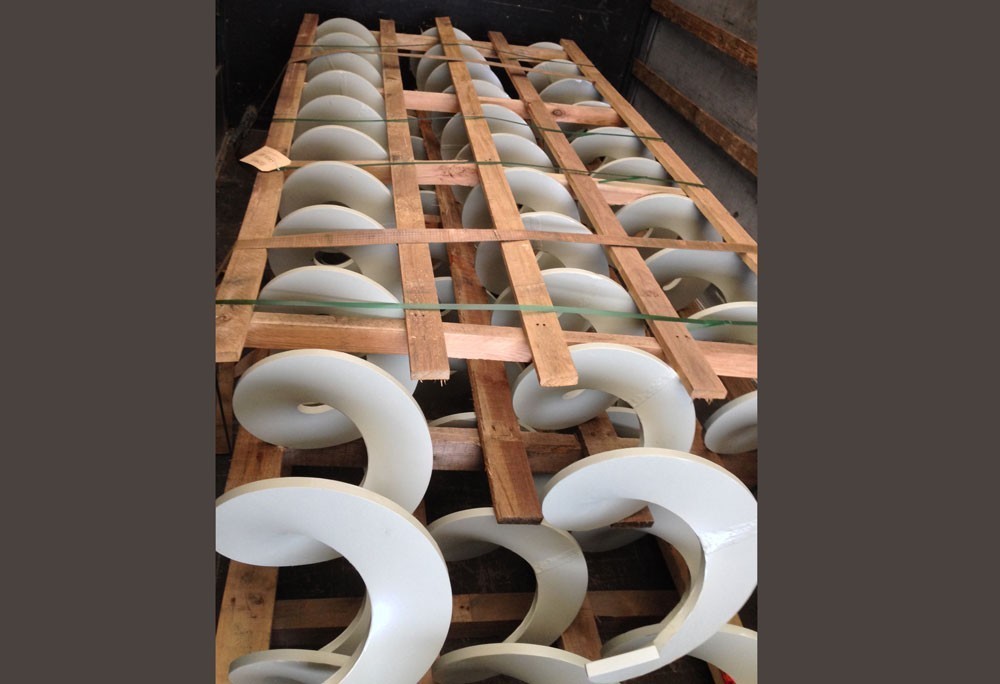

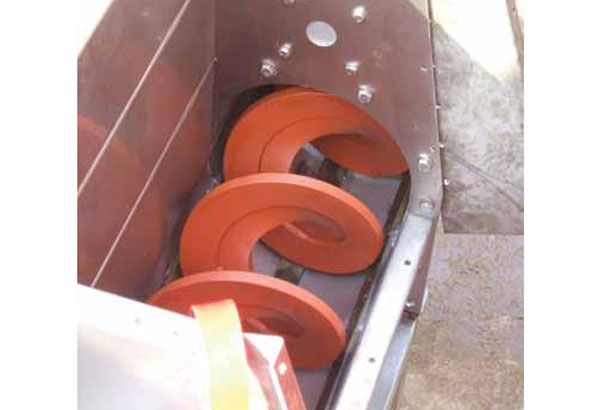

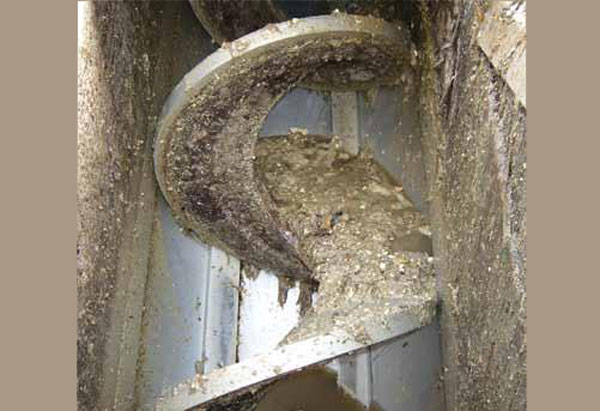

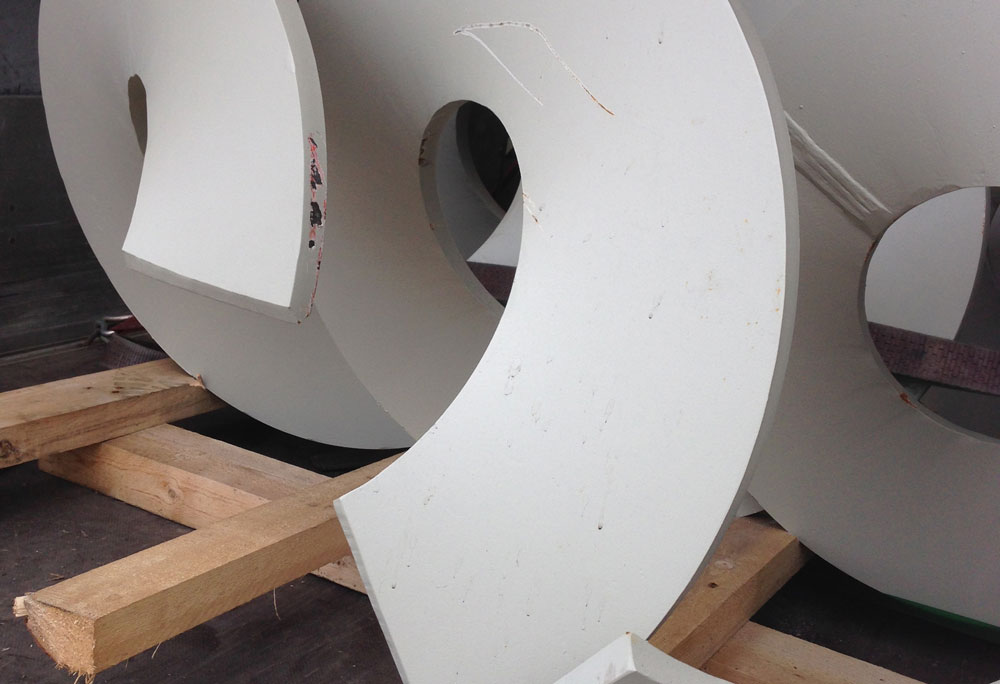

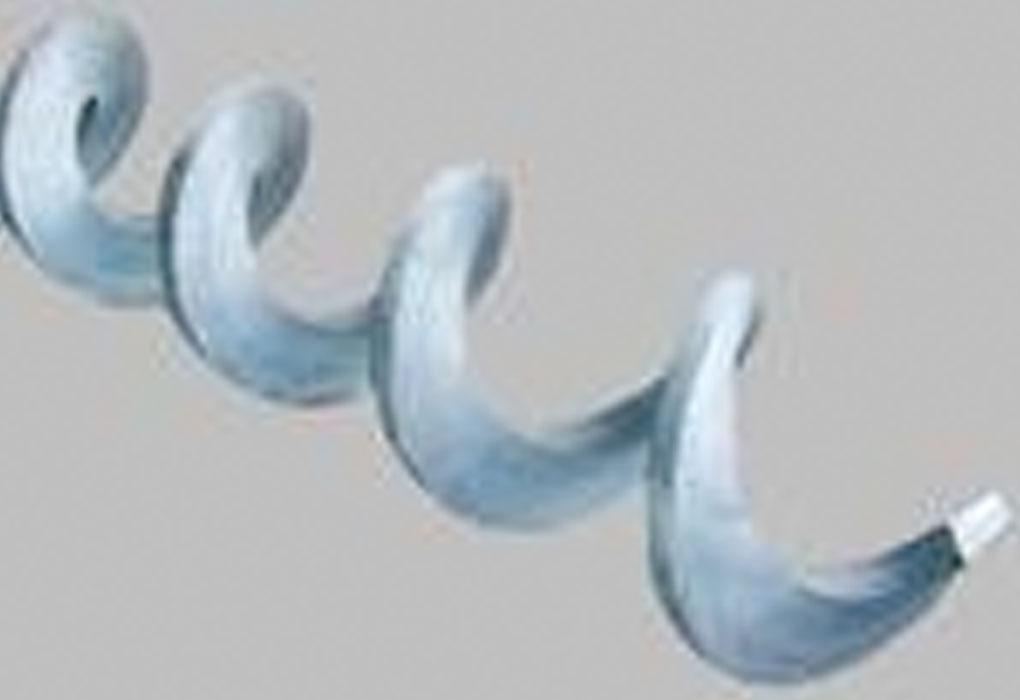

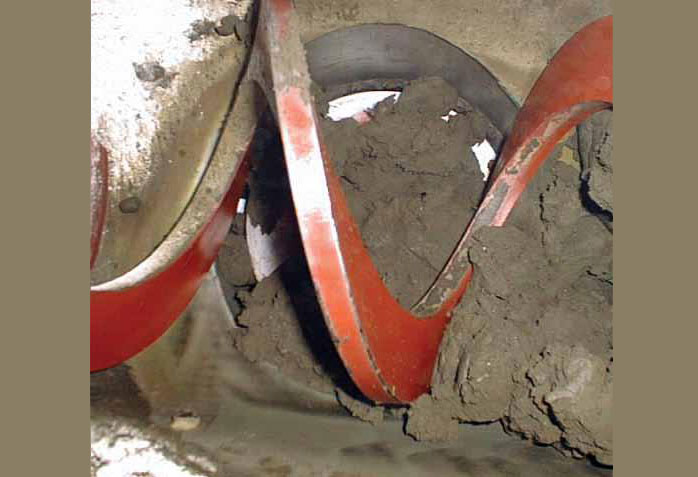

Die wellenlosen, gerollten Schneckengewinde werden ohne Welle bzw. Innenrohr betrieben. Dadurch wird verhindert, dass sich das Fördergut an der Welle anlegt oder verfängt.
Formblatt Schneckengewinde gezogen
Spezifikationen
Die wellenlosen, gerollten Schneckengewinde werden ohne Welle bzw. Innenrohr betrieben. Dadurch wird verhindert, dass sich das Fördergut an der Welle anlegt oder verfängt.

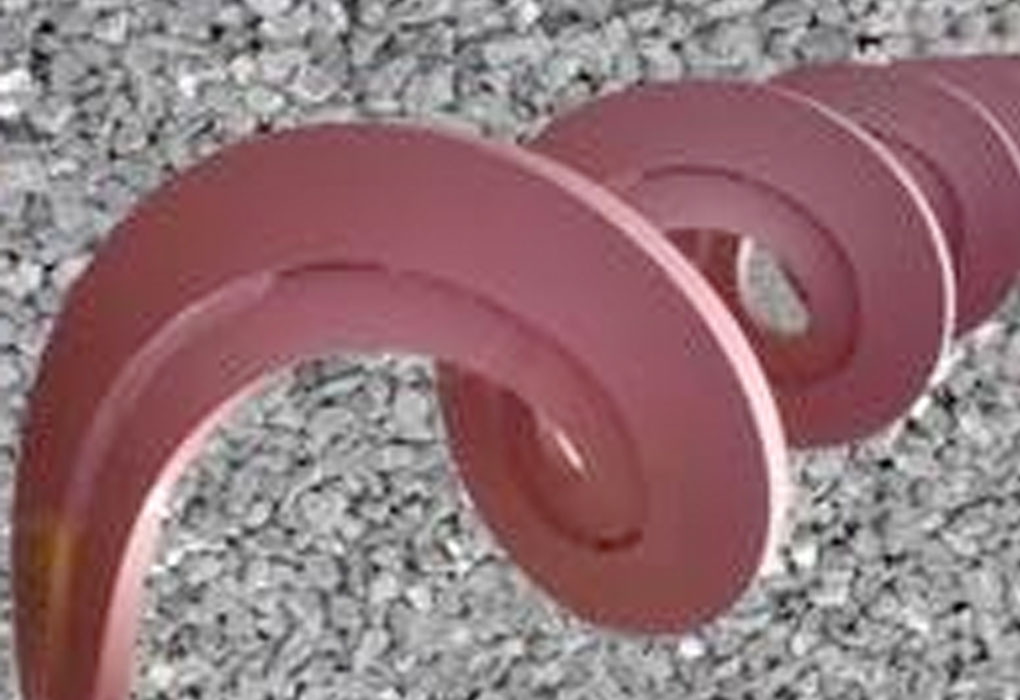

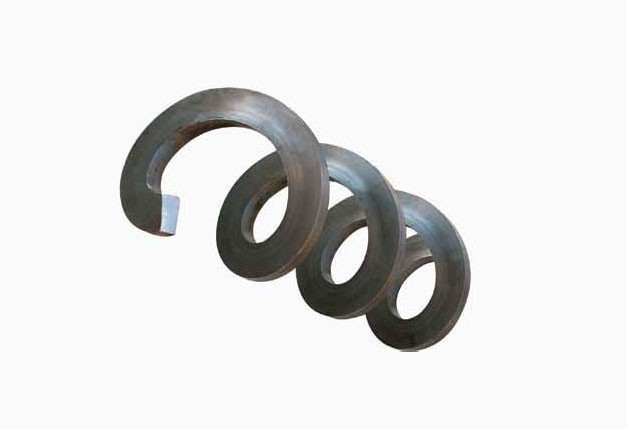

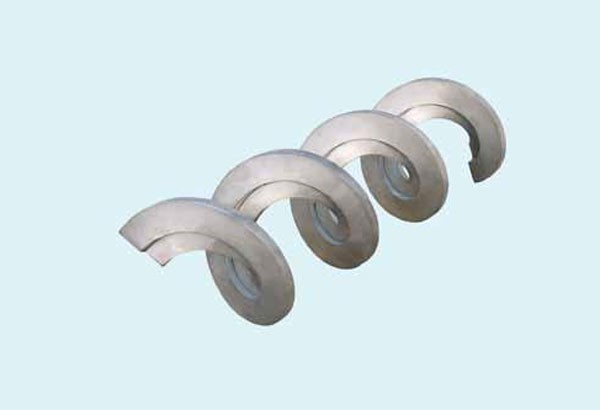

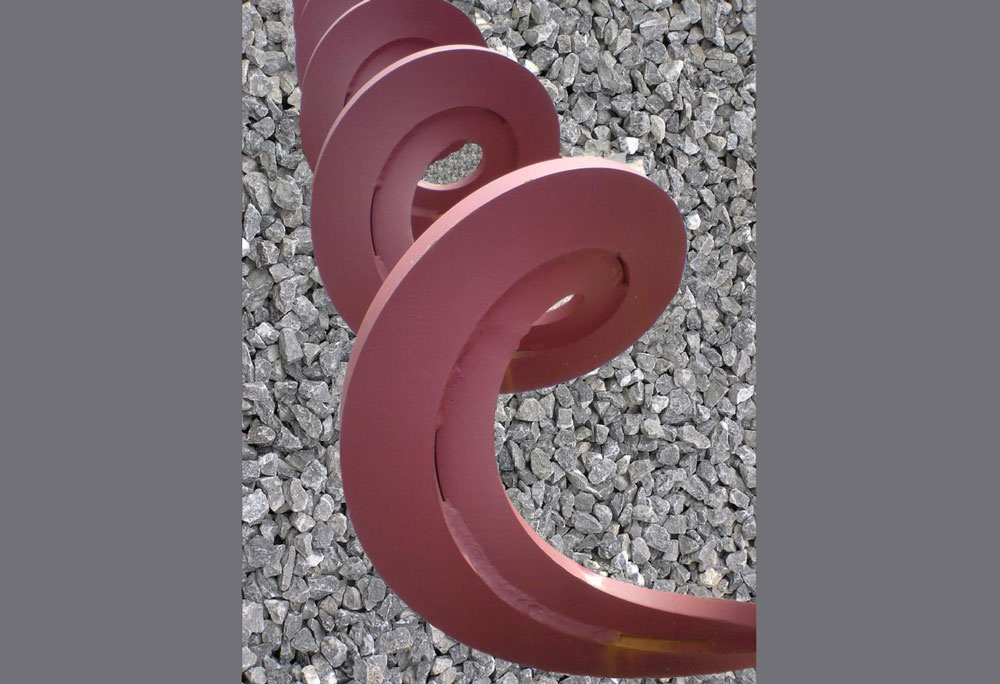

Wir liefern gerollte Schneckengewinde als eingängige und doppelgängige Gewinde.
Material
- Normalstahl (St 37, St 52, Sonderstahl)

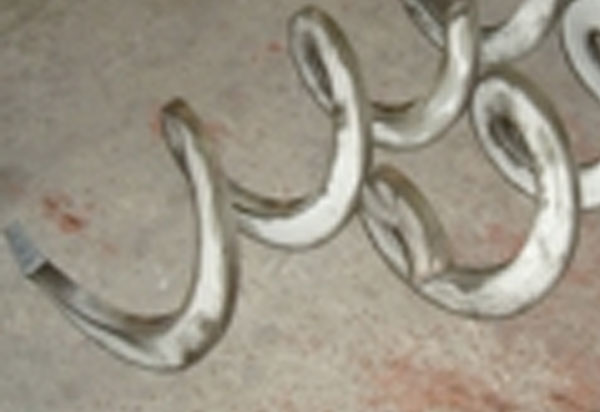

- Edelstahl (1.4301, 1.4571)
- hitzebeständiger Stahl (1.4404, 1.4848)
- verschleißfester Stahl (Hardox 400)
- weitere Materialen auf Anfrage
gerollte Schneckengewinde
- bis zu einem Aussendurchmesser von 600mm
- bis zu einer Materialstärke von 40mm
- bis zu einer Steg-Höhe von 150mm
Formblatt Schneckengewinde gezogen
Erforderliche Bestellangaben für alle Gewinde
L= (Länge)
D = (Aussendurchmesser)
d = (Innen- bzw. Wellendurchmesser)
P = (Steigung)
s= (Materialstärke)
Gängigkeit (rechts oder links)
Schneckengewinde wellenlos einfach Edelstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke |
|---|---|---|---|
| 127 | 127 | 47 | 15 |
| 127 | 85 | 47 | 15 |
| 145 | 145 | 75 | 15 |
| 145 | 100 | 75 | 15 |
| 177 | 177 | 97 | 15 |
| 177 | 118 | 97 | 15 |
| 185 | 185 | 105 | 15 |
| 185 | 125 | 105 | 15 |
| 227 | 227 | 97 | 20 |
| 227 | 151 | 97 | 20 |
| 240 | 240 | 140 | 20 |
| 240 | 160 | 140 | 20 |
| 277 | 277 | 147 | 20 |
| 277 | 185 | 147 | 20 |
| 280 | 280 | 160 | 20 |
| 280 | 185 | 160 | 20 |
| 327 | 327 | 177 | 25 |
| 327 | 218 | 177 | 25 |
| 360 | 360 | 220 | 20 |
| 360 | 240 | 220 | 20 |
| 377 | 377 | 227 | 25 |
| 377 | 251 | 227 | 25 |
| 460 | 460 | 300 | 20 |
| 460 | 305 | 300 | 20 |
| 477 | 477 | 327 | 30 |
| 477 | 318 | 327 | 30 |
| 577 | 577 | 427 | 30 |
Schneckengewinde wellenlos einfach Normalstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke |
|---|---|---|---|
| 127 | 127 | 47 | 15 |
| 127 | 85 | 47 | 15 |
| 145 | 145 | 75 | 15 |
| 145 | 100 | 75 | 15 |
| 177 | 177 | 97 | 15 |
| 177 | 118 | 97 | 15 |
| 185 | 185 | 105 | 15 |
| 185 | 125 | 105 | 15 |
| 200 | 200 | 113 | 15 |
| 200 | 133 | 113 | 15 |
| 227 | 227 | 97 | 20 |
| 227 | 151 | 97 | 20 |
| 240 | 240 | 140 | 20 |
| 240 | 160 | 140 | 20 |
| 250 | 250 | 163 | 15 |
| 250 | 167 | 163 | 15 |
| 277 | 277 | 147 | 20 |
| 277 | 185 | 147 | 20 |
| 280 | 280 | 160 | 20 |
| 280 | 185 | 160 | 20 |
| 300 | 300 | 181 | 15 |
| 300 | 200 | 181 | 15 |
| 327 | 327 | 177 | 25 |
| 327 | 218 | 177 | 25 |
| 350 | 350 | 234 | 15 |
| 350 | 233 | 234 | 15 |
| 360 | 360 | 220 | 20 |
| 360 | 240 | 220 | 20 |
| 377 | 377 | 227 | 25 |
| 377 | 251 | 227 | 25 |
| 400 | 400 | 257 | 25 |
| 400 | 267 | 257 | 25 |
| 460 | 460 | 300 | 20 |
| 460 | 305 | 300 | 20 |
| 477 | 477 | 327 | 30 |
| 477 | 318 | 327 | 30 |
| 500 | 500 | 357 | 25 |
| 500 | 333 | 357 | 25 |
| 577 | 577 | 427 | 30 |
| 577 | 385 | 427 | 30 |
| 600 | 600 | 428 | 20 |
Schneckengewinde wellenlos doppel Edelstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke |
|---|---|---|---|
| 177 | 177 | 57 | 15 / 12 |
| 177 | 118 | 57 | 15 / 12 |
| 185 | 185 | 65 | 20 / 10 |
| 185 | 125 | 65 | 20 / 10 |
| 227 | 227 | 57 | 20 / 12 |
| 227 | 151 | 57 | 20 / 12 |
| 240 | 240 | 70 | 25 / 15 |
| 240 | 160 | 70 | 25 / 15 |
| 277 | 277 | 67 | 20 / 15 |
| 277 | 185 | 67 | 20 / 15 |
| 280 | 280 | 80 | 25 / 15 |
| 280 | 185 | 80 | 25 / 15 |
| 327 | 327 | 97 | 25 / 15 |
| 327 | 218 | 97 | 25 / 15 |
| 360 | 360 | 120 | 25 / 15 |
| 360 | 240 | 120 | 25 / 15 |
| 377 | 377 | 97 | 25 / 20 |
| 377 | 251 | 97 | 25 / 20 |
| 460 | 460 | 160 | 25 / 20 |
| 460 | 305 | 160 | 25 / 20 |
| 477 | 477 | 177 | 30 / 25 |
| 477 | 318 | 177 | 30 / 25 |
| 577 | 577 | 277 | 30 / 25 |
Schneckengewinde wellenlos doppel Normalstahl Tabelle
| Außen-Ø | Steigung | Innen-Ø | Stärke |
|---|---|---|---|
| 177 | 177 | 57 | 15 / 12 |
| 177 | 118 | 57 | 15 / 12 |
| 185 | 185 | 65 | 20 / 10 |
| 185 | 125 | 65 | 20 / 10 |
| 227 | 227 | 57 | 20 / 12 |
| 227 | 151 | 57 | 20 / 12 |
| 240 | 240 | 70 | 25 / 15 |
| 240 | 160 | 70 | 25 / 15 |
| 277 | 277 | 67 | 20 / 15 |
| 277 | 185 | 67 | 20 / 15 |
| 280 | 280 | 80 | 25 / 15 |
| 280 | 185 | 80 | 25 / 15 |
| 327 | 327 | 97 | 25 / 15 |
| 327 | 218 | 97 | 25 / 15 |
| 360 | 360 | 120 | 25 / 15 |
| 360 | 240 | 120 | 25 / 15 |
| 377 | 377 | 97 | 25 / 20 |
| 377 | 251 | 97 | 25 / 20 |
| 460 | 460 | 160 | 25 / 20 |
| 460 | 305 | 160 | 25 / 20 |
| 477 | 477 | 177 | 30 / 25 |
| 477 | 318 | 177 | 30 / 25 |
| 577 | 577 | 277 | 30 / 25 |
