Antriebs- und Umlenkräder geteilt und ungeteilt für Serie 2124
zzgl. Versand
Lieferzeit: auf Anfrage
Spezifikationen
Kettenräder und Umlenkrollen für Band 2124

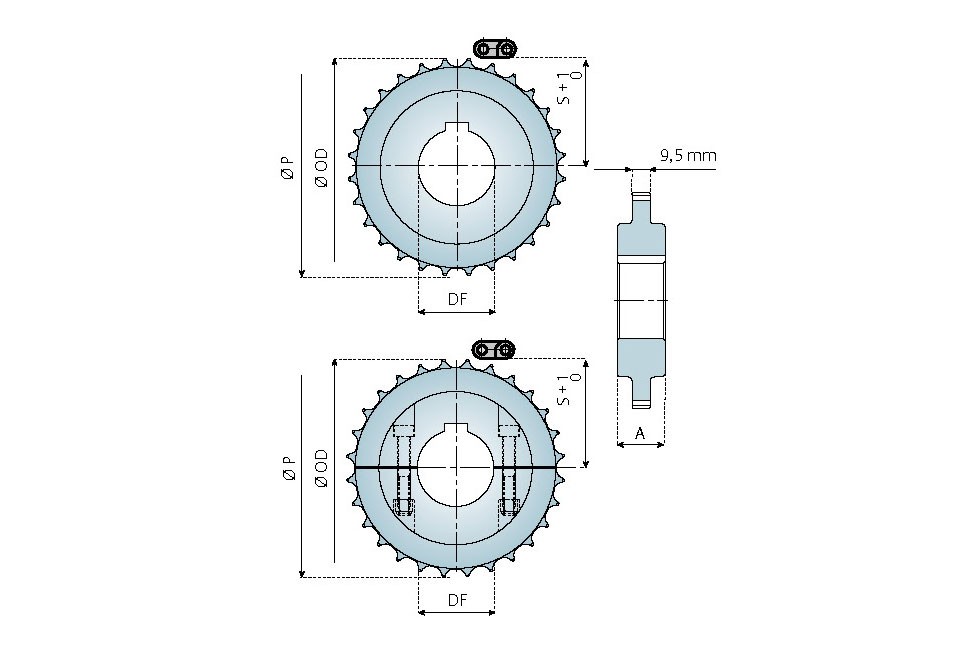

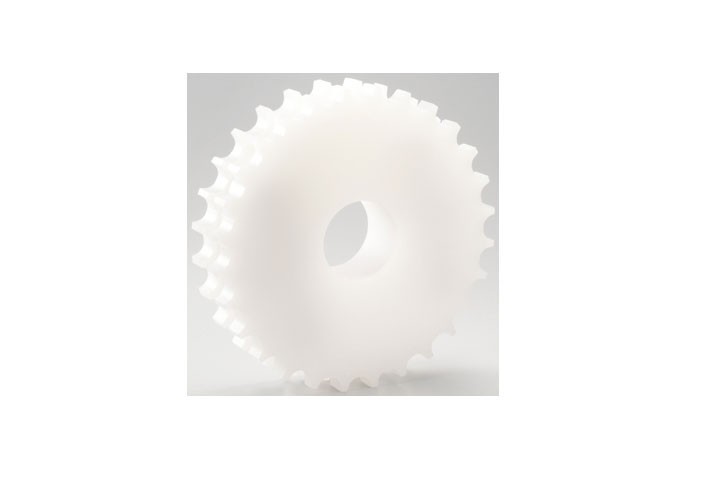

Spritzgegossene Kettenantriebsräder – einteilig eng anliegend
A = 25
| Z | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
|---|---|---|---|---|
| 16 | 2124-16R25M-DM | 2124-16R30M-DM | - | - |
| 20 | 2124-20R25M-DM | 2124-20R30M-DM | 2124-20R35M-DM | - |
| 24 | 2124-24R25M-DM | 2124-24R30M-DM | 2124-24R35M-DM | 2124-24R40M-DM |

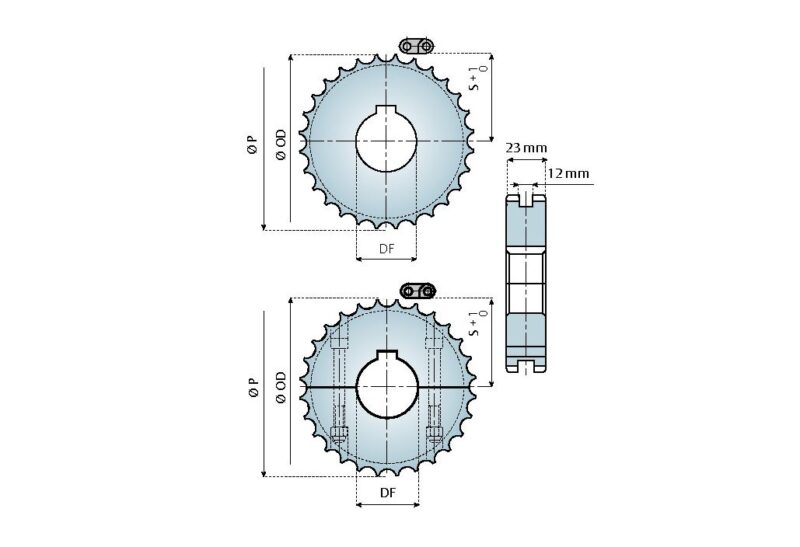

Gefräste Kettenantriebsräder – geteilt Festsitz
| Z | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
|---|---|---|---|---|
| 28 | 2124-28R25M-DMS | 2124-28R30M-DMS | 2124-28R35M-DMS | 2124-28R40M-DMS |
| 36 | 2124-36R25M-DMS | 2124-36R30M-DMS | 2124-36R35M-DMS | 2124-36R40M-DMS |
| 38 | 2124-38R25M-DMS | 2124-38R30M-DMS | 2124-38R35M-DMS | 2124-38R40M-DMS |
| 40 | 2124-40R25M-DMS | 2124-40R30M-DMS | 2124-40R35M-DMS | 2124-40R40M-DMS |
Material: Polyamid (Naturweiß), Schrauben aus rostfreiem Stahl, Muttern aus verzinktem Stahl

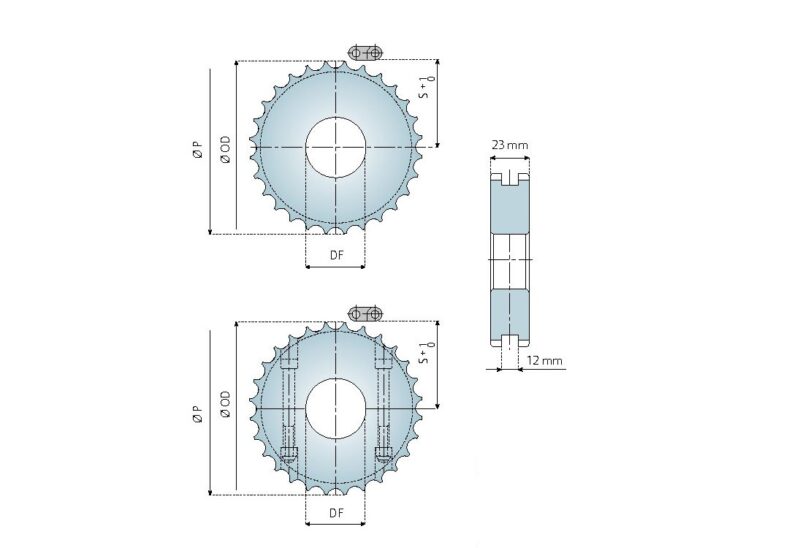

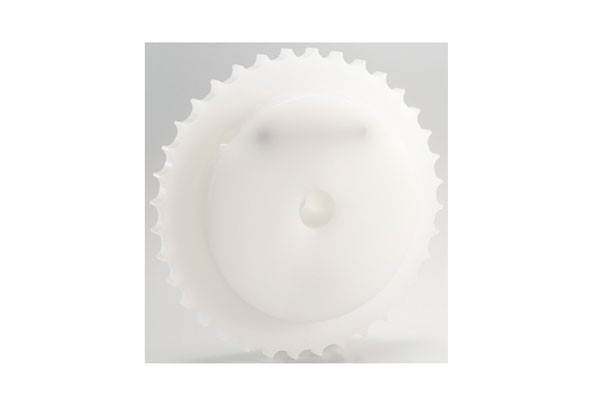

Gefräste Umlenkkettenräder – einteilig
A = 25
| Z | Ø 18* | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
|---|---|---|---|---|---|
| 16 | 2124-16R18M-RM | 2124-16R25M-RM | 2124-16R30M-RM | - | - |
| 20 | 2124-20R18M-RM | 2124-20R25M-RM | 2124-20R30M-RM | 2124-20R35M-RM | 2124-20R40M-RM |
| 24 | 2124-24R18M-RM | 2124-24R25M-RM | 2124-24R30M-RM | 2124-24R35M-RM | 2124-24R40M-RM |

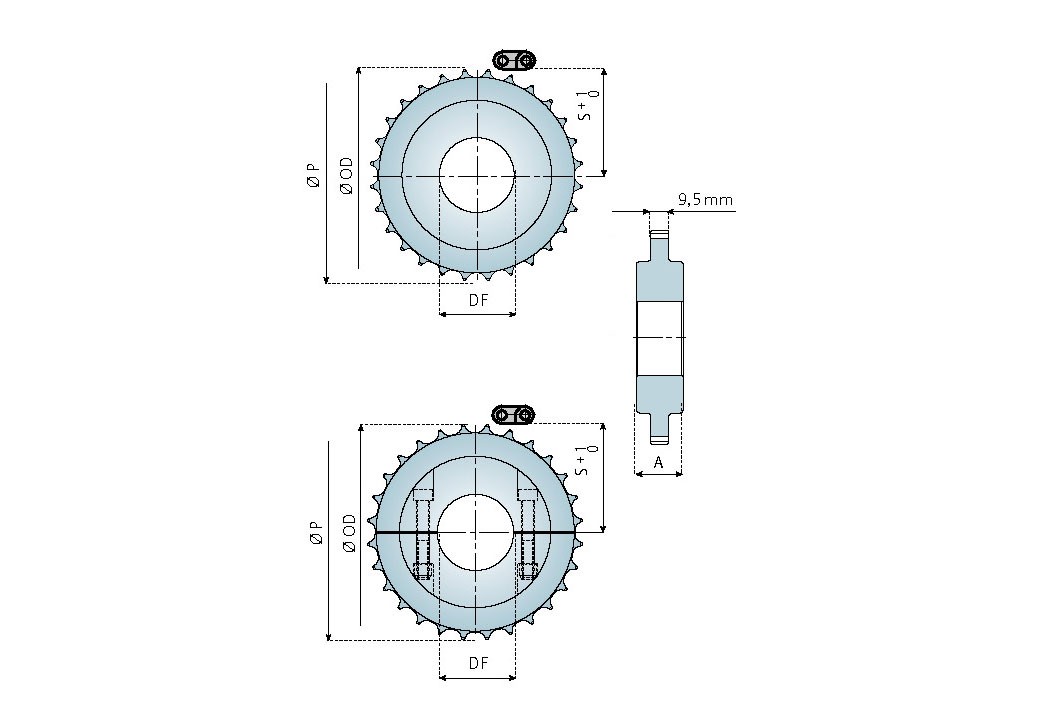

Gefräste Umlenkkettenräder – geteilt
A = 36
| Z | Ø 18* | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
|---|---|---|---|---|---|
| 28 | 2124-28R18M-RMS | 2124-28R25M-RMS | 2124-28R30M-RMS | 2124-28R30M-RMS | 2124-28R40M-RMS |
| 36 | 2124-36R18M-RMS | 2124-36R25M-RMS | 2124-36R30M-RMS | 2124-36R30M-RMS | 2124-36R40M-RMS |
| 38 | 2124-38R18M-RMS | 2124-38R25M-RMS | 2124-38R30M-RMS | 2124-38R30M-RMS | 2124-38R40M-RMS |
| 40 | 2124-40R18M-RMS | 2124-40R25M-RMS | 2124-40R30M-RMS | 2124-40R30M-RMS | 2124-40R40M-RMS |
Material: Polyamid (Naturweiß), Schrauben aus rostfreiem Stahl, Muttern aus verzinktem Stahl
Maße
| Z | Ø OD mm | ? P mm | S mm |
|---|---|---|---|
| 16 | 65.2 | 65.1 | 28.2 |
| 20 | 81.2 | 81.2 | 36.3 |
| 24 | 99.3 | 97.3 | 44.3 |
| 28 | 115.4 | 113.4 | 52.4 |
| 36 | 147.7 | 145.7 | 68.5 |
| 38 | 155.8 | 153.8 | 72.6 |
| 40 | 163.9 | 161.9 | 76.6 |
