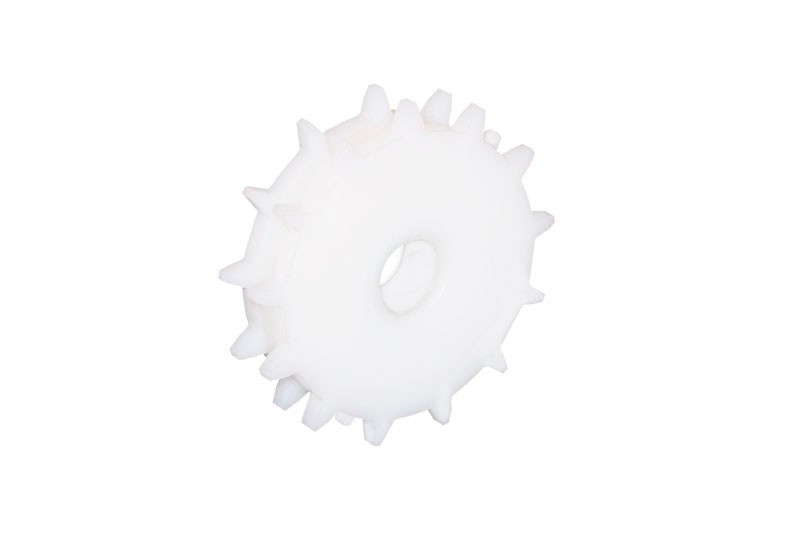

Kettenrad und Umlenkrad für Serie 2256 – 2256VG
zzgl. Versand
Lieferzeit: auf Anfrage
Spezifikationen
Für Band 2256-2256VG
Alle Kettenräder können sich frei am Schaft bewegen.
Wir empfehlen, ein Kettenrad mithilfe von Stellringen zu befestigen.
Gefräste Kettenantriebsräder – geteilt Festsitz
| Z | Ø 25 | Ø 30 | Ø 40 |
|---|---|---|---|
| 10 | 2256-10R25M-DMS | 2256-10R30M-DMS | - |
| 12 | 2256-12R25M-DMS | 2256-12R30M-DMS | 2256-12R40M-DMS |
| 15 | 2256-15R25M-DMS | 2256-15R30M-DMS | 2256-15R40M-DMS |
| 18 | 2256-18R25M-DMS | 2256-18R30M-DMS | 2256-18R40M-DMS |
Gefräste Umlenkkettenräder – geteilt
| Z | Ø 25 | Ø 30 | Ø 40 |
|---|---|---|---|
| 10 | 2256-10R25M-RMS | 2256-10R30M-RMS | - |
| 12 | 2256-12R25M-RMS | 2256-12R30M-RMS | 2256-12R40M-RMS |
| 15 | 2256-15R25M-RMS | 2256-15R30M-RMS | 2256-15R40M-RMS |
| 18 | 2256-18R25M-RMS | 2256-18R30M-RMS | 2256-18R40M-RMS |
Gefräste Kettenantriebsräder mit quadratischer Bohrung – geteilt gleitend
| Z | 25x25 | 30x30 | 40x40 |
|---|---|---|---|
| 10 | - | 2256-10S30M-DMS | - |
| 12 | 2256-12S25M-DMS | 2256-12S30M-DMS | - |
| 15 | - | 2256-15S30M-DMS | 2256-15S40M-DMS |
| 18 | 2256-18S25M-DMS | - | 2256-18S40M-DMS |
Material: Polyamid, Schrauben aus rostfreiem Stahl, Muttern aus verzinktem Stahl

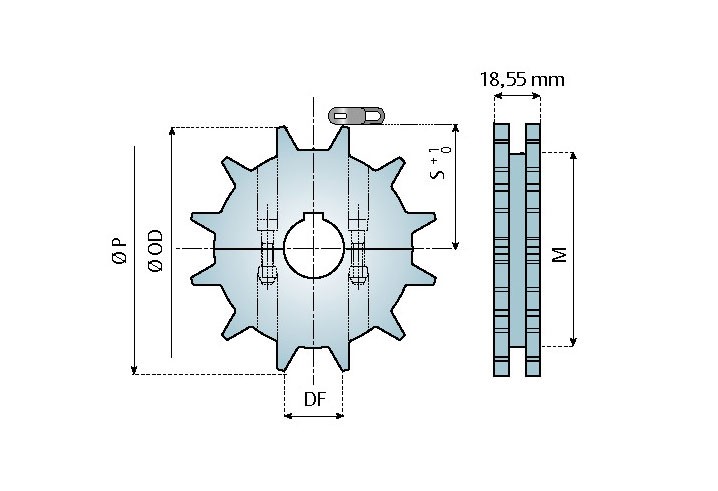

Maße
| Z | Ø P mm | Ø OD mm | M mm | S mm |
|---|---|---|---|---|
| 10 | 82.2 | 83.3 | 65.3 | 33 |
| 12 | 98.1 | 100 | 82 | 41 |
| 15 | 122.2 | 124.3 | 106.3 | 53 |
| 18 | 146.3 | 147.8 | 129 | 65 |
