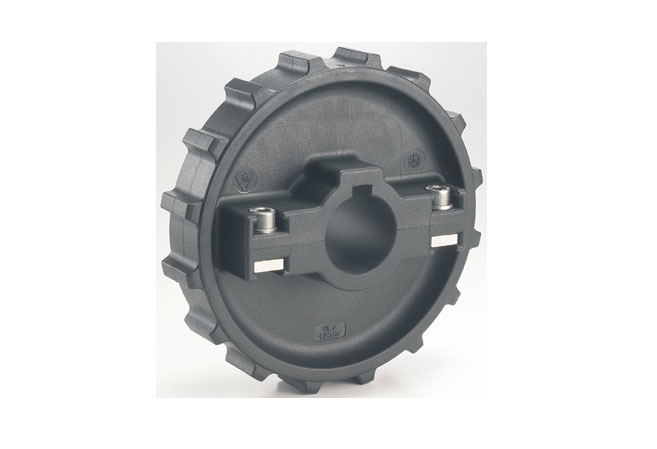

Kettenrad geteilt mit Doppelnut für Serie 2250
zzgl. Versand
Lieferzeit: auf Anfrage
Spezifikationen
Für Band der Serie 2250
Hinweis:
• Kettenräder mit einzelner Federnut können für Bandbreiten von bis zu 680 mm und Temperaturunterschiede bis maximal 30°C verwendet werden.
• Bei breiteren Bändern oder höheren Temperaturunterschieden müssen Kettenräder mit quadratischen Bohrlöchern oder mit runden Bohrlöchern mit doppelter Nut verwendet werden.
Nicht geeignet für Bänder der Reihe 2253!
Spritzgegossene Kettenantriebsräder – geteilt Doppelte Federnut – unverankert
| Z | Ø 30 | Ø 35 | Ø 40 | Ø 45 |
|---|---|---|---|---|
| 14 | 2250-14R30M-DS-PK2 | 2250-14R35M-DS-PK2 | 2250-14R40M-DS-PK2 | - |
| 16 | 2250-16R30M-DS-PK2 | 2250-16R35M-DS-PK2 | 2250-16R40M-DS-PK2 | 2250-16R45M-DS-PK2 |
| 18 | 2250-18R30M-DS-PK2 | 2250-18R35M-DS-PK2 | 2250-18R40M-DS-PK2 | 2250-18R45M-DS-PK2 |
| 20 | 2250-20R30M-DS-PK2 | 2250-20R35M-DS-PK2 | 2250-20R40M-DS-PK2 | 2250-20R45M-DS-PK2 |
Material: verstärktes Polyamid, Schrauben aus rostfreiem Stahl, Muttern aus vernickeltem Messing
Maße
| Z | Ø OD mm | Ø P mm | S mm |
|---|---|---|---|
| 12 | 98 | 98.14 | 44.7 |
| 14 | 114 | 114.18 | 52.7 |
| 16 | 130 | 130.2 | 60.7 |
| 18 | 146 | 146.27 | 68.8 |
| 20 | 162 | 162.37 | 76.8 |
