Kunststoffe
Unser Lieferprogramm umfasst ein breites Sortiment an Halbzeugen und Fertigteilen aus:
- Polyethylen (PE-UHMW)
- Polyamiden
- und vielen weiteren technischen Kunststoffen
Teilung 25,4
zzgl. Versand
Lieferzeit: auf Anfrage

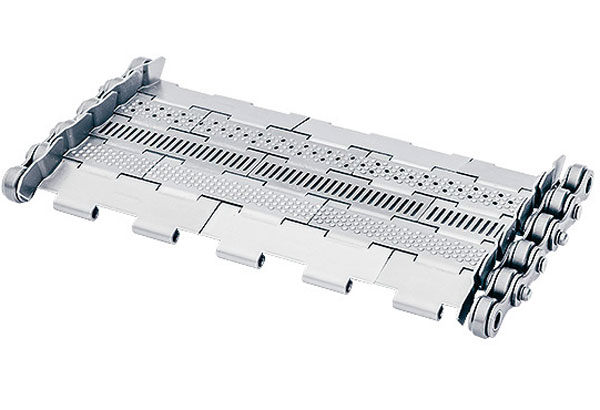

In unserem Sortiment finden Sie auch Scharnierplattenbänder, für Ihre Transportlösungen nach Maß.
Spezifikationen

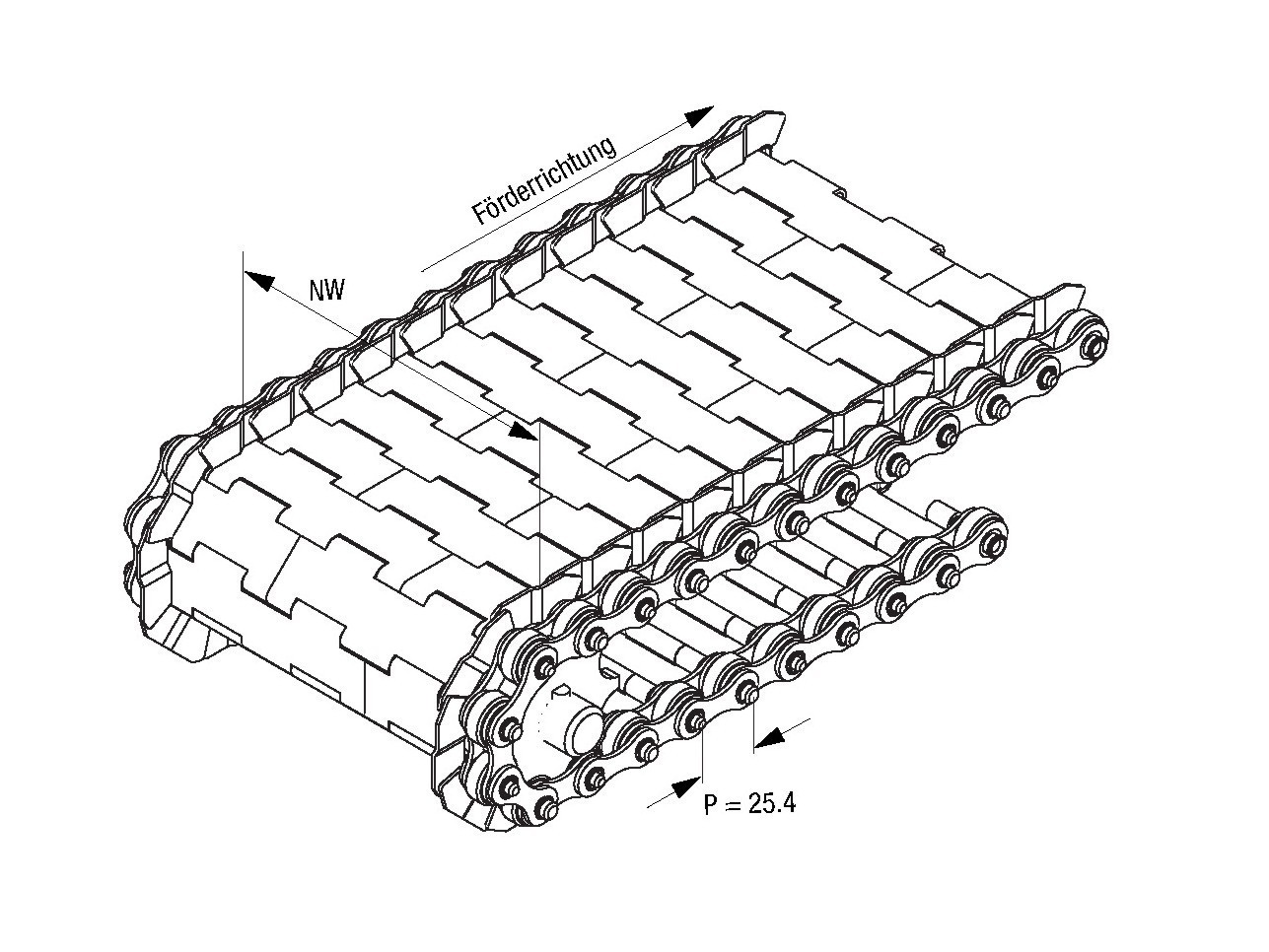

Teilung 25,4 Skizze

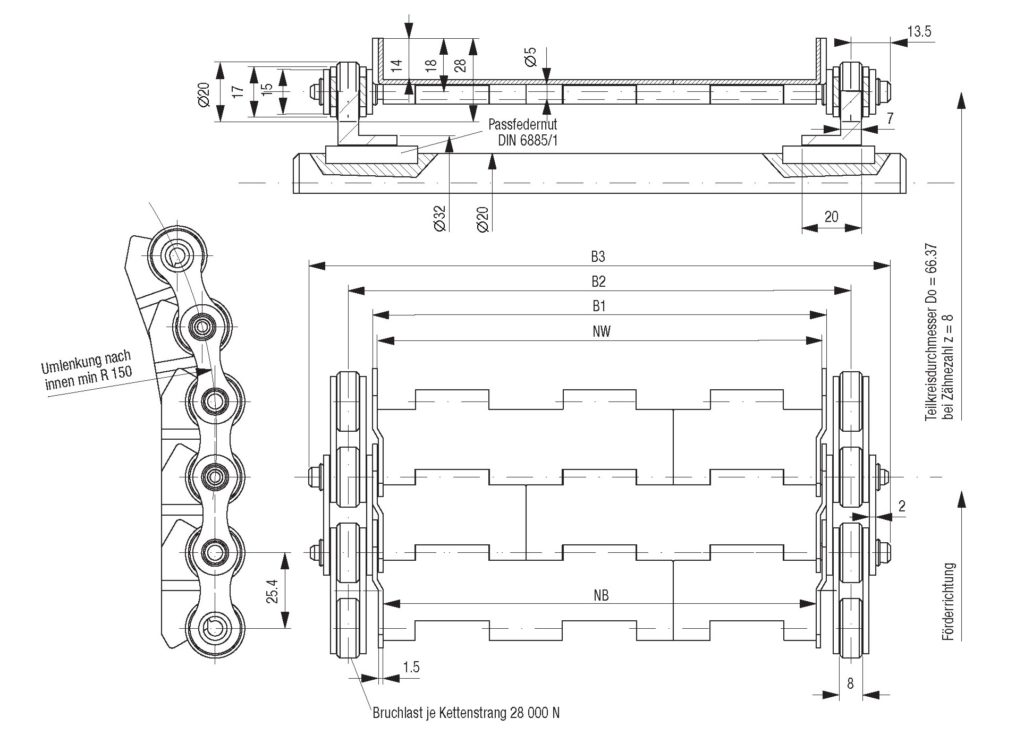

Scharnierplattenband Teilung 25,4 Skizze

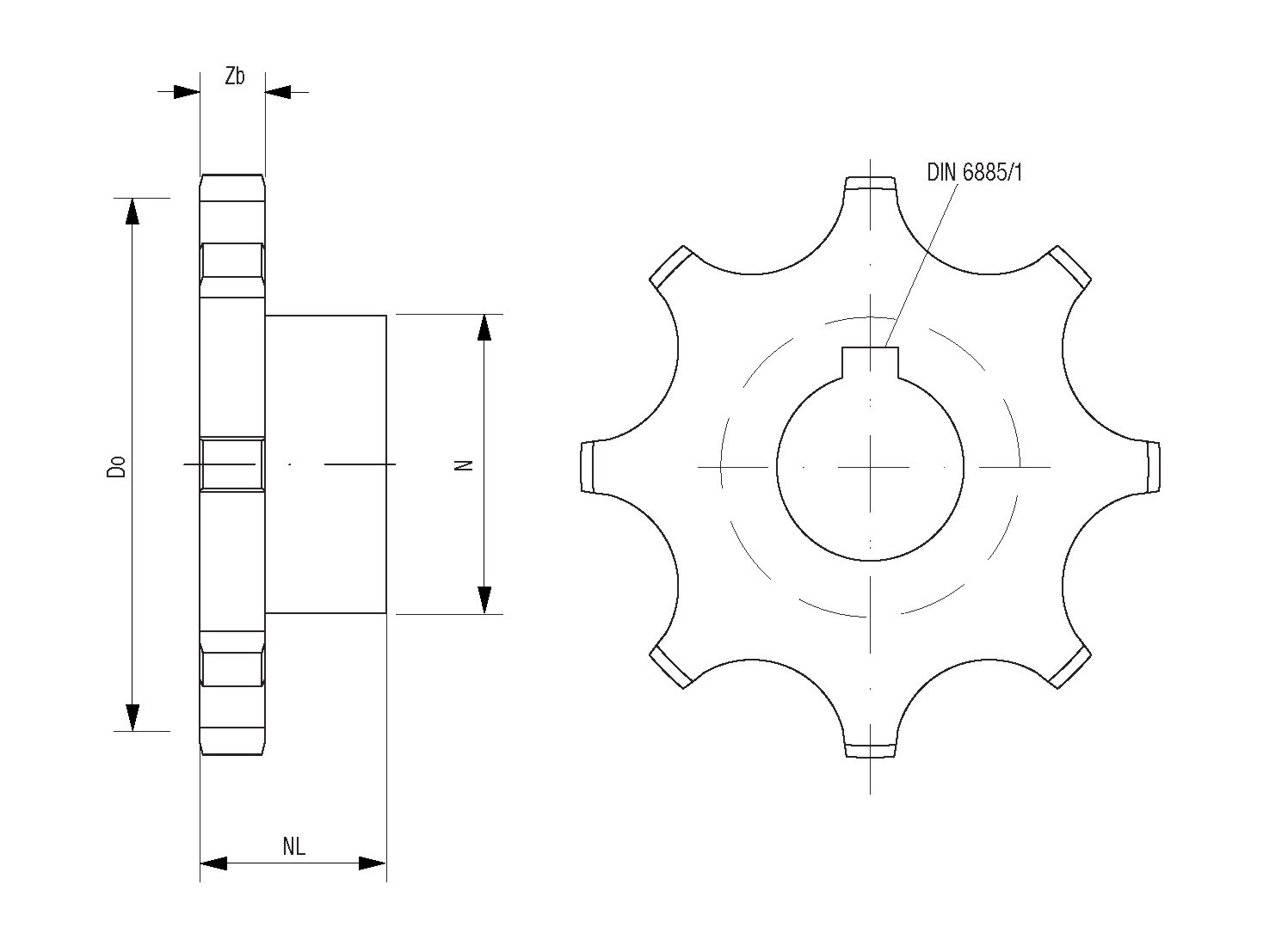

Kettenrad 25,4 Skizze
Teilung 25,4 Tabelle
| NW mm Nennweite | NB mm Nutzbreite | B1 mm Äussere Breite | B2 mm Kettenmittenabstand | B3 mm Max, Gesamtbreite | Gewicht kg per lfm |
| Toleranz ± 1,0 mm | Toleranz ± 2,0 mm | ||||
| 100 | 96 | 103 | 120 | 147 | 5,2 |
| 150 | 146 | 153 | 170 | 197 | 6,4 |
| 200 | 196 | 203 | 220 | 247 | 7,6 |
| 250 | 246 | 253 | 270 | 297 | 8,8 |
| 300 | 296 | 303 | 320 | 347 | 10,6 |
| 350 | 346 | 353 | 370 | 397 | 11,3 |
| 400 | 396 | 403 | 420 | 447 | 12,5 |
| 450 | 446 | 453 | 470 | 497 | 13,7 |
| 500 | 496 | 503 | 520 | 547 | 15 |
| 550 | 546 | 553 | 570 | 597 | 16,2 |
| 600 | 596 | 603 | 620 | 647 | 17,5 |
| 650 | 646 | 653 | 670 | 697 | 18,7 |
| 700 | 694 | 701 | 718 | 748 | 19,8 |
| 750 | 744 | 751 | 768 | 798 | 21,1 |
| 800 | 794 | 801 | 818 | 848 | 22,4 |
| 850 | 844 | 851 | 868 | 898 | 23,6 |
| 900 | 894 | 901 | 918 | 948 | 24,8 |
| 950 | 944 | 951 | 968 | 998 | 26 |
| 1000 | 994 | 1001 | 1018 | 1048 | 27,2 |
| 1050 | 1044 | 1051 | 1068 | 1098 | 28,5 |
| 1100 | 1094 | 1101 | 1118 | 1148 | 29,7 |
| 1150 | 1143 | 1150 | 1167 | 1197 | 30,9 |
| 1200 | 1193 | 1200 | 1217 | 1247 | 32,1 |
Kettenräder 25,4 Tabelle
| P mm | z | Do Ø mm | N Ø mm | NL mm | Zb mm | Zahnform | Bohrung Ø mm | Nut |
|---|---|---|---|---|---|---|---|---|
| 25.4 | 8 | 66.37 | 32 | 20 | 7 | DIN 8196 | 20 G7 | DIN 6885/1 |
| 25.4 | 8 | 66.37 | 32 | 20 | 7 | DIN 8196 | 20 G7 | ohne |
| 25.4 | 9 | 74.26 | 48 | 25 | 7 | DIN 8196 | 25 H7 | DIN 6885/1 |
| 25.4 | 9 | 74.26 | 48 | 25 | 7 | DIN 8196 | 25 H7 | ohne |
