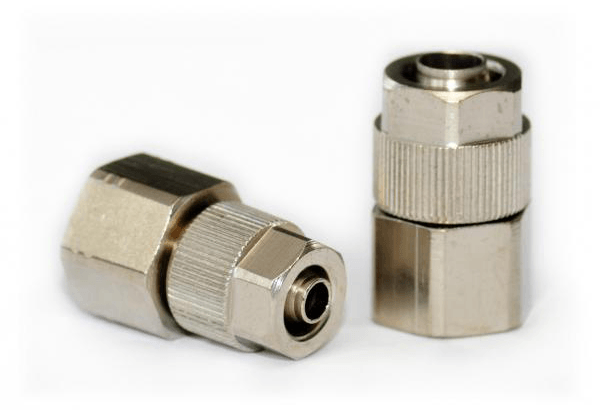

Gerade Aufschraubverbindung Schlauch
zzgl. Versand
Lieferzeit: auf Anfrage
Spezifikationen
Gerade Aufschraub-V. Ms, vernickelt (auch für Manometer geeignet)

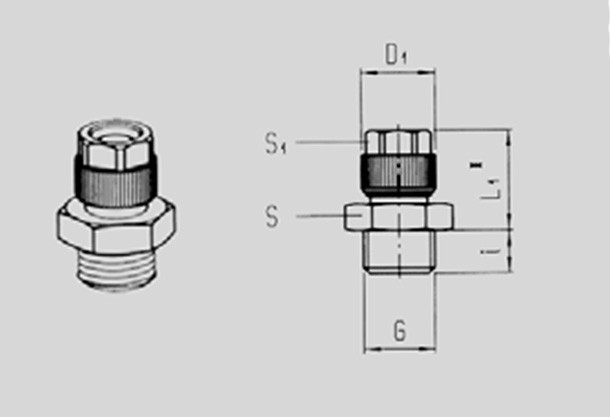

| für Schlauch D/d | Anschluss G | Nennweite (mm) | L1 | i | l | d1 | D1 | S1 | S | Typ S | Bestell- Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5/3 | G 1/8 | 2,3 | 21 | 8 | 7 | 2,3 | 8 | 7 | 13 | 146 M- 5/3-1/8 | 300809 |
| 5/3 | G 1/8 | 3,3 | 24 | 8 | 7 | 5,5 | 11,5 | 10 | 13 | 146 M- 6/4-1/8 | 300814 |
| 6/4 | G 1/4 | 3,3 | 26,5 | 10,5 | 7 | 5,5 | 11,5 | 10 | 17 | 146 M- 6/4-1/4 | 300815 |
| 8/6 | G 1/8 | 5,3 | 24 | 8 | 7 | 5,5 | 13,5 | 12 | 13 | 146 M- 8/6-1/8 | 300820 |
| 8/6 | G 1/4 | 5,3 | 26,5 | 10,5 | 7 | 5,5 | 13,5 | 12 | 17 | 146 M- 8/6-1/4 | 300821 |
| 8/6 | G 3/8 | 5,3 | 27,5 | 11,5 | 7 | 6,5 | 13,5 | 12 | 19 | 146 M- 8/6-3/8 | 300822 |
| 8/6 | G 1/2 | 5,3 | 31,5 | 15 | 7 | 6,5 | 13,5 | 12 | 24 | 146 M- 8/6-1/2 | 300823 |
| 10/8 | G 1/4 | 7 | 28 | 10,5 | 7 | 7 | 15,5 | 13 | 17 | 146 M-10/8-1/4 | 300830 |
| 10/8 | G 3/8 | 7 | 29 | 11,5 | 7 | 7 | 15,5 | 13 | 19 | 146 M-10/8-3/8 | 300831 |
| 10/8 | G 1/2 | 7 | 33 | 15 | 7 | 7 | 15,5 | 13 | 24 | 146 M-10/8-1/2 | 300832 |
