SPB 5-rillig

SPB 5-rillig

Lieferzeit: auf Anfrage

b2 = 101 mm

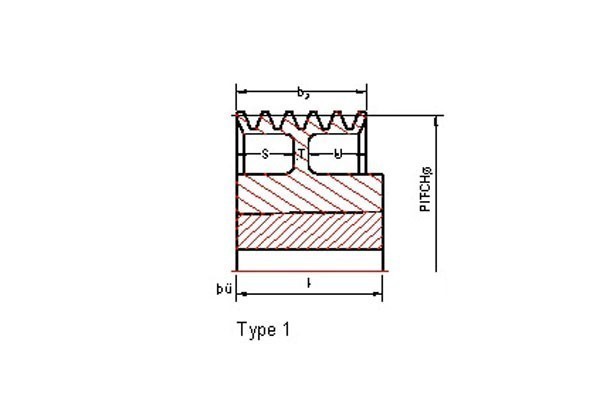

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg
125	2012	32	rü69	3 •	69	-	-	4.2
132	2517	45	rü56	3 •	56	-	-	4.4
140	2517	45	rü28	4 •	28	-	28	4.8
150	2517	45	rü28	4 •	28	-	28	5.4
160	2517	45	rü28	4 •	28	-	28	6.2
170	3020	52	bü	2 •	-	-	49	7.1
180	3020	52	bü	2 •	-	-	49	7.5
190	3020	52	bü	2 •	-	-	49	8.5
200	3020	52	bü	2 •	-	-	49	9.6
212	3020	52	bü	2 •	-	-	49	11.5
224	3020	52	bü	2 •	-	-	49	13
236	3535	89	bü	2 •	-	-	12	16.2
250	3535	89	bü	2 •	-	-	12	17.2
280	3535	89	bü	2 O	43	15	43	18.5
300	3535	89	bü	2 O	43.5	14	43.5	19
315	3535	89	bü	2 x	42.5	16	42.5	19.5
335	3535	89	bü	2 x	42.5	16	42.5	20.4
355	3535	89	bü	2 x	42.5	16	42.5	21.5
400	3535	89	bü	2 x	41.5	18	41.5	24.5
450	3535	89	bü	2 x	41.5	18	41.5	29
500	3535	89	bü	2 x	41.5	18	41.5	31.5
560	4040	102	bü	1 x	41.5	18	41.5	36
630	4040	102	bü	1 x	40.5	20	40.5	48.5
710	4040	102	bü	1 x	38.5	24	38.5	52
800	4040	102	bü	1 x	40.5	20	40.5	56.2
900	4545	114	bü	1 x	39.5	22	39.5	76
1000	4545	114	bü	1 x	39.5	22	39.5	85.3
1120	4545	114	bü	1 x	38.5	26	36.5	100
1250	5050	127	bü	1 x	38.5	26	36.5	150.7

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

• Vollscheibe / solid pulley
O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
