SPC 6-rillig

SPC 6-rillig

Lieferzeit: auf Anfrage

b2 = 161,5 mm

Taper Scheibe / Taper pulley

Wirk. Ø pitch diameter dw	Buchse bush	Nabe hub Länge length l	Nabe hub Länge L	Type	S	T	U	Gewicht weight kg

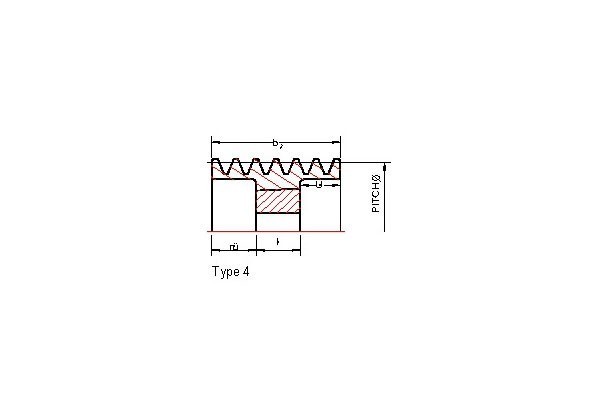

200	3535	89	rü36	4 •	36	-	36.5	17.5
212	3535	89	rü36	4 •	36	-	36.5	19

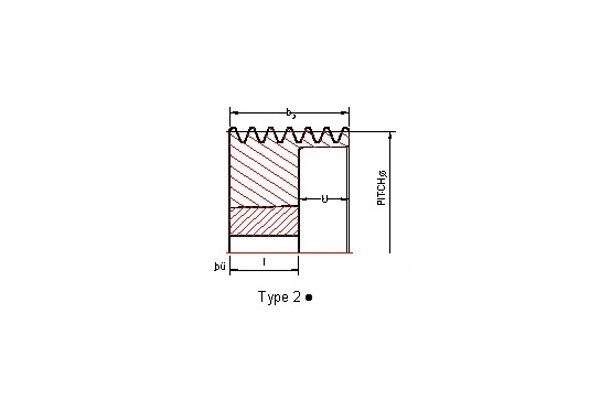

224	3535	89	bü	2 •	-	-	72.5	21
236	3535	89	bü	2 •	-	-	72.5	23
250	3535	89	bü	2 •	-	-	72.5	26
265	3535	89	bü	2 •	-	-	72.5	27
280	3535	89	bü	2 O	56	18	87.5	29
300	3535	89	bü	2 O	55	18	88.5	31.5
315	3535	89	bü	2 O	57	18	86.5	33.2
335	3535	89	bü	2 x	56	18	87.5	35
355	3535	89	bü	2 x	58	18	85.5	37
375	4040	102	bü	2 x	69	18	74.5	42.5
400	4040	102	bü	2 x	71	18	72.5	47.5
425	4040	102	bü	2 x	70	20	71.5	55.6
450	4545	114	bü	2 x	70.5	20	71	62.5
475	4545	114	bü	2 x	70.5	20	71	65
500	4545	114	bü	2 x	70.5	20	71	68.2
530	5050	127	bü	2 x	70	22	69.5	73
560	5050	127	bü	2 x	70	22	69.5	86
630	5050	127	bü	2 x	69	24	68.5	96
710	5050	127	bü	2 x	67.5	26	68	102
800	5050	127	bü	2 x	67.5	26	68	120
1000	5050	127	bü	2 x	66.5	30	65	160
1250	5050	127	bü	2 x	66	30	65.5	232.7

Bohrungszuordnungen der Taper Spannbuchsen siehe Lagerprogramm.
For the allocation of the taper bush bore vide stock survey.

• Vollscheibe / solid pulley
O Bodenscheibe (mit oder ohne Spiegel) / plate pulley (with or without holes)
x Armscheibe / arm pulley
