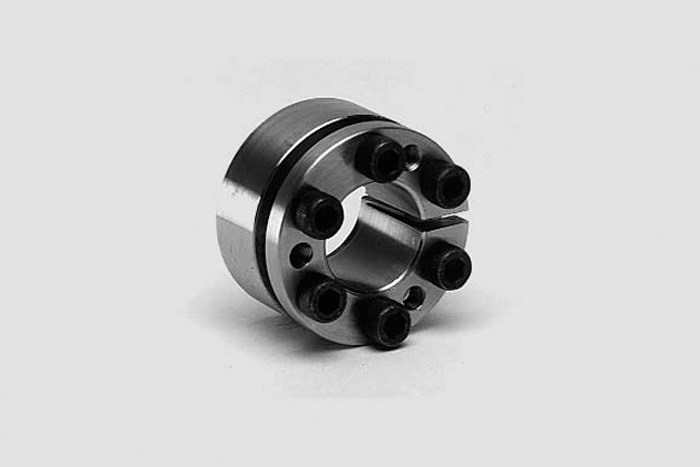

Spannelement Serie 1710

Lieferzeit: auf Anfrage

ausgezeichnete Selbstzentrierung, mittlere bis hohe Drehmomentübertragung

Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

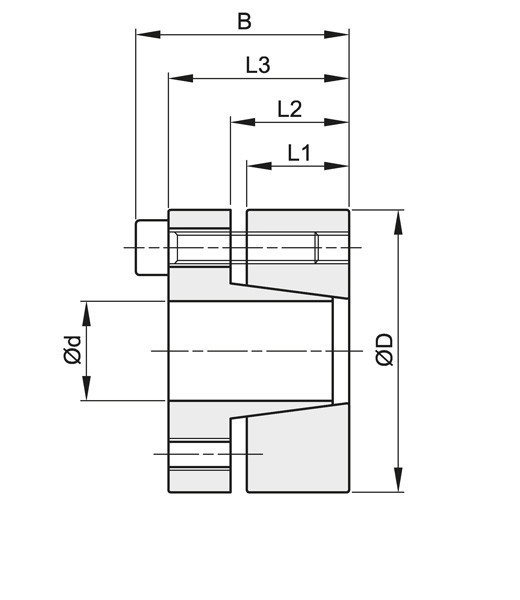

d x D mm	L1 mm	L2 mm	L3 mm	B mm	Drehmoment Nm	Axialkraft KN	Oberflächendruck Welle N/mm 2	Oberflächendruck Nabe N/mm 2	N°	Schrauben DIN 912 Typ	Schrauben DIN 912 Anzugsmoment Nm	Kg.
19 x 47	17	22	28	34	273	29	262	106	5	M6x20	13	0.3
20 x 47	17	22	28	34	287	29	249	106	5	M6x20	13	0.3
22 x 47	17	22	28	34	316	29	227	106	5	M6x20	13	0.3
24 x 50	17	22	28	34	413	34	249	120	6	M6x20	13	0.3
25 x 50	17	22	28	34	431	34	239	120	6	M6x20	13	0.3
28 x 55	17	22	28	34	482	34	213	109	6	M6x20	13	0.4
30 x 55	17	22	28	34	517	34	199	109	6	M6x20	13	0.3
32 x 60	17	22	28	34	734	46	249	133	8	M6x20	13	0.4
35 x 60	17	22	28	34	803	46	227	133	8	M6x20	13	0.4
38 x 65	17	22	28	34	872	46	210	122	8	M6x20	13	0.4
40 x 65	17	22	28	34	918	46	199	122	8	M6x20	13	0.4
42 x 75	20	25	33	41	1563	74	261	146	7	M8x25	32	0.8
45 x 75	20	25	33	41	1674	74	244	146	7	M8x25	32	0.6
50 x 80	20	25	33	41	1860	74	219	137	7	M8x25	32	0.8
55 x 85	20	25	33	41	2340	85	228	148	8	M8x25	32	0.8
60 x 90	20	25	33	41	2553	85	209	139	8	M8x25	32	0.8
65 x 95	20	25	33	41	3110	96	217	149	9	M8x25	32	0.9
70 x 110	24	30	40	50	4838	138	243	154	8	M10x30	65	1.8
75 x 115	24	30	40	50	5184	138	226	148	8	M10x30	65	1.8
80 x 120	24	30	40	50	5530	138	212	142	8	M10x30	65	1.8
85 x 125	24	30	40	50	6610	156	225	153	9	M10x30	65	2
90 x 130	24	30	40	50	6998	156	212	147	9	M10x30	65	2.1
95 x 135	24	30	40	50	8208	173	223	157	10	M10x30	65	2.1
100 x 145	26	32	44	56	9742	195	221	152	8	M12x35	110	2.8
110 x 155	26	32	44	56	10716	195	201	143	8	M12x35	110	3
120 x 165	26	32	44	56	13154	219	207	151	9	M12x35	110	3.2
130 x 180	34	40	52	64	18996	292	195	141	12	M12x35	110	4.8
140 x 190	34	40	54	68	20336	291	180	133	9	M14x40	170	5.2
150 x 200	34	40	54	68	24211	323	187	140	10	M14x40	170	5.4
160 x 210	34	40	54	68	28408	355	192	147	11	M14x40	170	5.7
170 x 225	44	50	64	78	32929	387	153	115	12	M14x40	170	8
180 x 235	44	50	64	78	34866	387	144	110	12	M14x40	170	8.3
