Spannelement Serie 1900

Lieferzeit: auf Anfrage

Ausführung für Serien zum Befestigen von Scheiben usw., für Wellen ab Durchmesser von 10 – 240 mm Durchmesser

Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

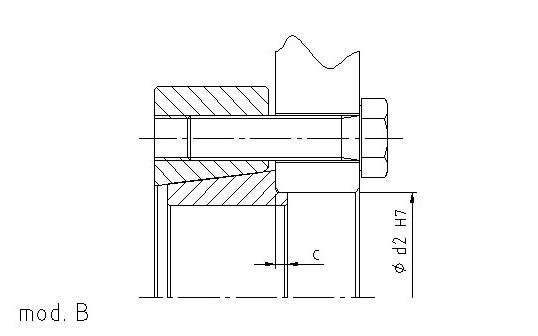

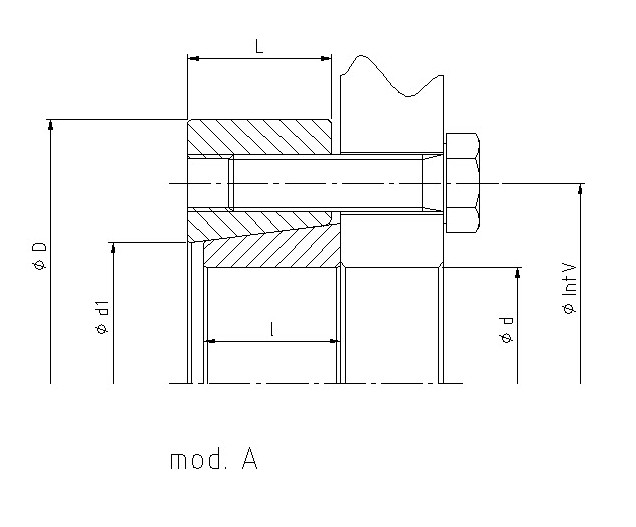

d mm	D mm	L mm	IntV mm	l mm	d1 mm	c mm	d2 mm	Drehmoment Nm	N°	Schrauben DIN 912 Typ	Schrauben DIN 912 Anzugsmoment Nm	Kg.
11	39	10	25	9	13	1.5	12	20	3	M6x18	12	0.1
10	39	10	25	9	13	1.5	12	30	3	M6x18	12	0.1
9	39	10	25	9	13	1.5	12	24	3	M6x18	12	0.1
13	44	13	28	12	16	1.5	14	87	3	M6x20	12	0.1
12	44	13	28	12	16	1.5	14	87	3	M6x20	12	0.1
11	44	13	28	12	16	1.5	14	87	3	M6x20	12	0.1
16	52	15	36	14	21	2	18	151	3	M8x25	30	0.2
15	52	15	36	14	21	2	18	133	3	M8x25	30	0.2
14	52	15	36	14	21	2	18	116	3	M8x25	30	0.2
20	60	17	42	16	26	2	22	250	3	M8x30	30	0.3
18	60	17	42	16	26	2	22	250	3	M8x30	30	0.3
16	60	17	42	16	26	2	22	250	3	M8x30	30	0.3
25	66	19	48	18	32	2	27	429	5	M8x30	30	0.4
22	66	19	48	18	32	2	27	332	5	M8x30	30	0.4
20	66	19	48	18	32	2	27	275	5	M8x30	30	0.4
30	76	21	56	20	38	2	32	672	6	M8x35	30	0.6
28	76	21	56	20	38	2	32	660	6	M8x35	30	0.6
25	76	21	56	20	38	2	32	526	6	M8x35	30	0.6
40	96	25	70	24	47	3	43	1340	6	M8x35	59	1.2
35	96	25	70	24	47	3	43	1310	6	M8x35	59	1.2
30	96	25	70	24	47	3	43	1120	6	M8x35	59	1.2
50	112	30	84	29	58	3	53	2670	7	M8x45	100	1.8
45	112	30	84	29	58	3	53	2540	7	M8x45	100	1.8
40	112	30	84	29	58	3	53	2010	7	M8x45	100	1.8
60	120	34	94	32	66	3	63	3690	9	M8x50	100	2.2
55	120	34	94	32	66	3	63	3100	9	M8x50	100	2.2
50	120	34	94	32	66	3	63	2870	9	M8x50	100	2.2
70	148	40	112	38	79	4	74	6930	8	M8x60	250	4.2
65	148	40	112	38	79	4	74	5980	8	M8x60	250	4.2
60	148	40	112	38	79	4	74	5090	8	M8x60	250	4.2
80	170	44	130	42	94	4	84	10120	9	M8x65	250	6.1
75	170	44	130	42	94	4	84	9060	9	M8x65	250	6.1
70	170	44	130	42	94	4	84	7890	9	M8x65	250	6.1
90	185	50	144	48	104	4	94	13600	12	M8x70	250	8
85	185	50	144	48	104	4	94	12100	12	M8x70	250	8
80	185	50	144	48	104	4	94	11500	12	M8x70	250	8
100	197	54	156	52	114	4	104	18600	14	M8x75	250	9.5
95	197	54	156	52	114	4	104	18300	14	M8x75	250	9.5
90	197	54	156	52	114	4	104	18100	14	M8x75	250	9.5
