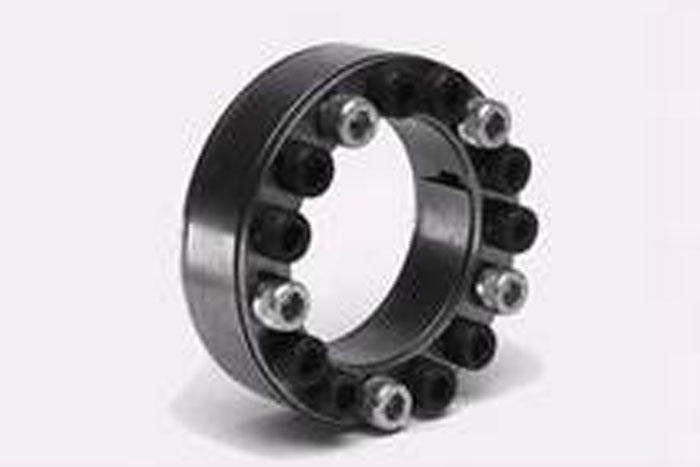

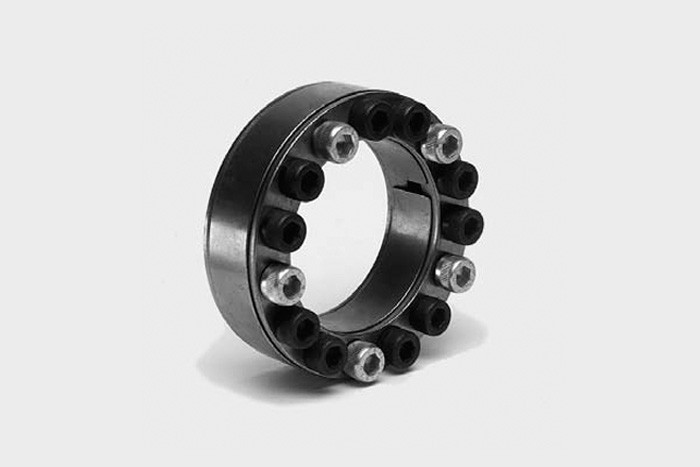

Spannelement Serie 1120

Lieferzeit: auf Anfrage

diese Serie wird in großen Stückzahlen eingesetzt, Übertragung mittlerer Drehmomente, nicht selbstzentrierend, für Wellen ab Durchmesser von 19 – 220 mm

Prospekt herunterladen

diese Serie wird in großen Stückzahlen eingesetzt
Übertragung mittlerer Drehmomente
nicht selbstzentrierend
für Wellen ab Durchmesser von 19 – 220 mm

Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

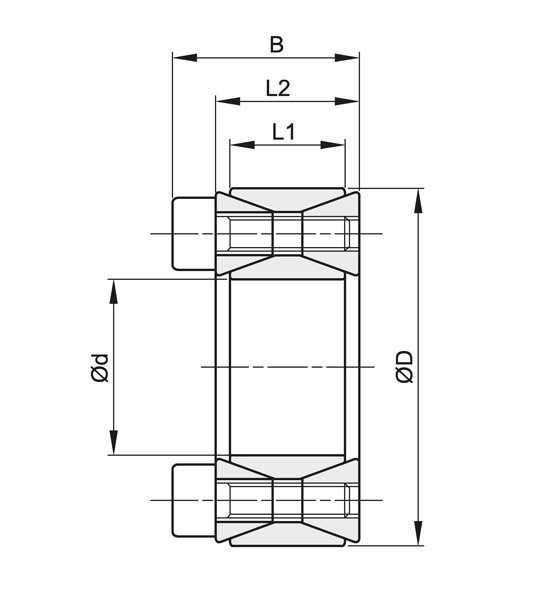

d x D mm	L1 mm	L2 mm	B mm	Drehmoment Nm	Axialkraft KN	Oberflächendruck Welle N/mm 2	Oberflächendruck Nabe N/mm 2	N°	Schrauben DIN 912 Typ	Schrauben DIN 912 Anzugsmoment Nm	Kg.
19 x 47	17	20	26	298	31	286	116	8	M6x18	14.9	0.25
20 x 47	17	20	26	313	31	272	116	8	M6x18	14.9	0.24
22 x 47	17	20	26	345	31	247	116	8	M6x18	14.9	0.23
24 x 50	17	20	26	424	35	255	123	9	M6x18	14.9	0.26
25 x 50	17	20	26	441	35	245	123	9	M6x18	14.9	0.25
28 x 55	17	20	26	549	39	243	124	10	M6x18	14.9	0.3
30 x 55	17	20	26	588	39	227	124	10	M6x18	14.9	0.29
32 x 60	17	20	26	752	47	255	136	12	M6x18	14.9	0.3
35 x 60	17	20	26	822	47	233	136	12	M6x18	14.9	0.32
38 x 65	17	20	26	1042	55	250	146	14	M6x18	14.9	0.36
40 x 65	17	20	26	1097	55	238	146	14	M6x18	14.9	0.34
42 x 75	20	24	32	1740	83	291	163	12	M8x22	35	0.48
45 x 75	20	24	32	1864	83	271	163	12	M8x22	35	0.57
48 x 80	20	24	32	1988	83	254	153	12	M8x22	35	0.59
50 x 80	20	24	32	2071	83	244	153	12	M8x22	35	0.6
55 x 85	20	24	32	2658	97	259	168	14	M8x22	35	0.63
60 x 90	20	24	32	2900	97	238	158	14	M8x22	35	0.69
65 x 95	20	24	32	3587	110	250	171	16	M8x22	35	0.73
70 x 110	24	28	38	5345	153	268	171	14	M10x25	69	1.26
75 x 115	24	28	38	5727	153	250	163	14	M10x25	69	1.33
80 x 120	24	28	38	6108	153	235	156	14	M10x25	69	1.4
85 x 125	24	28	38	7417	175	252	172	16	M10x25	69	1.49
90 x 130	24	28	38	7854	175	238	165	16	M10x25	69	1.53
95 x 135	24	28	38	9326	196	254	179	18	M10x25	69	1.62
100 x 145	26	33	45	11362	227	258	178	14	M12x30	123.3	2.01
110 x 155	26	33	45	12498	227	234	166	14	M12x30	123.3	2.15
120 x 165	26	33	45	15578	260	245	178	16	M12x30	123.3	2.35
130 x 180	34	38	50	21095	325	217	156	20	M12x35	123.3	3.51
140 x 190	34	38	50	24993	357	221	163	22	M12x35	123.3	3.85
150 x 200	34	38	50	29217	390	225	169	24	M12x35	123.3	4.07
160 x 210	34	38	50	33756	422	229	174	26	M12x35	123.3	4.3
170 x 225	38	44	58	39483	465	212	160	22	M14x40	187	5.8
180 x 235	38	44	58	45606	507	218	167	24	M14x40	187	6
190 x 250	46	52	66	56163	591	199	152	28	M14x45	187	8.5
200 x 260	46	52	66	63342	633	203	156	30	M14x45	187	8.6
