Spannelement Serie 1720

Lieferzeit: auf Anfrage

ausgezeichnete Selbstzentrierung, mittlere bis hohe Drehmomentübertragung

ausgezeichnete Selbstzentrierung
mittlere bis hohe Drehmomentübertragung

Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

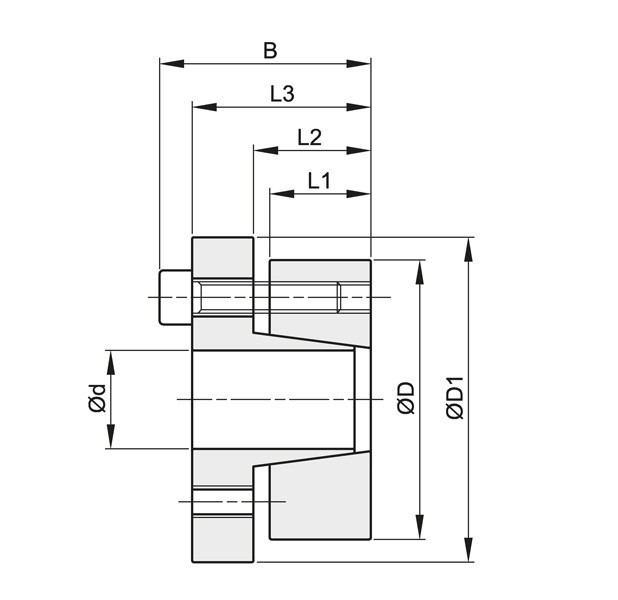

d x D mm	L1 mm	L2 mm	L3 mm	B mm	D1 mm	Drehmoment Nm	Axialkraft KN	Oberflächendruck Welle N/mm 2	Oberflächendruck Nabe N/mm 2	N°	Schrauben DIN 912 Typ	Schrauben DIN 912 Anzugsmoment Nm	Kg.
19 x 47	17	22	28	34	56	243	26	234	94	5	M6x20	17	0.3
20 x 47	17	22	28	34	56	256	26	222	94	5	M6x20	17	0.3
22 x 47	17	22	28	34	56	282	26	202	94	5	M6x20	17	0.3
24 x 50	17	22	28	34	59	368	31	222	106	6	M6x20	17	0.3
25 x 50	17	22	28	34	59	383	31	213	106	6	M6x20	17	0.3
28 x 55	17	22	28	34	64	429	31	190	97	6	M6x20	17	0.4
30 x 55	17	22	28	34	64	460	31	177	97	6	M6x20	17	0.4
32 x 60	17	22	28	34	69	655	41	222	118	8	M6x20	17	0.4
35 x 60	17	22	28	34	69	716	41	203	118	8	M6x20	17	0.4
38 x 65	17	22	28	34	74	778	41	187	109	8	M6x20	17	0.5
40 x 65	17	22	28	34	74	819	41	178	109	8	M6x20	17	0.5
42 x 75	20	25	33	41	84	1361	65	227	127	7	M8x25	41	0.8
45 x 75	20	25	33	41	84	1458	65	212	127	7	M8x25	41	0.7
50 x 80	20	25	33	41	84	1620	65	191	119	7	M8x25	41	0.8
55 x 85	20	25	33	41	94	2037	74	199	129	8	M8x25	41	0.9
60 x 90	20	25	33	41	99	2223	74	182	121	8	M8x25	41	0.9
65 x 95	20	25	33	41	104	2710	83	189	126	9	M8x25	41	1
70 x 110	24	30	40	50	119	4203	120	211	134	8	M10x30	83	1.9
75 x 115	24	30	40	50	124	4754	120	197	128	8	M10x30	83	2
80 x 120	24	30	40	50	129	4804	120	184	123	8	M10x30	83	2
85 x 125	24	30	40	50	134	5742	135	195	133	9	M10x30	83	2
90 x 130	24	30	40	50	139	6080	135	184	128	9	M10x30	83	2.2
95 x 135	24	30	40	50	144	7131	150	194	137	10	M10x30	83	2.3
100 x 145	26	32	44	56	154	8732	175	198	137	8	M12x35	145	3
110 x 155	26	32	44	56	164	9605	175	180	128	8	M12x35	145	3.2
120 x 165	26	32	44	56	174	11787	196	186	135	9	M12x35	145	3.4
130 x 180	34	40	52	64	189	17024	262	175	126	12	M12x35	145	5.2
140 x 190	34	40	54	68	199	18703	267	166	122	9	M14x40	230	5.4
150 x 200	34	40	54	68	209	22259	297	172	129	10	M14x40	230	5.7
160 x 210	34	40	54	68	219	26119	326	177	135	11	M14x40	230	6
170 x 225	44	50	64	78	234	30276	356	140	106	12	M14x40	230	8.3
180 x 235	44	50	64	78	244	32057	356	133	102	12	M14x40	230	8.8
