Zahnrad Modul 2,5

Lieferzeit: auf Anfrage

Eingriffswinkel 20°

Jetzt Anfragen Kategorie: Zahnräder und Zahnstangen

Spezifikationen

Spezifikationen

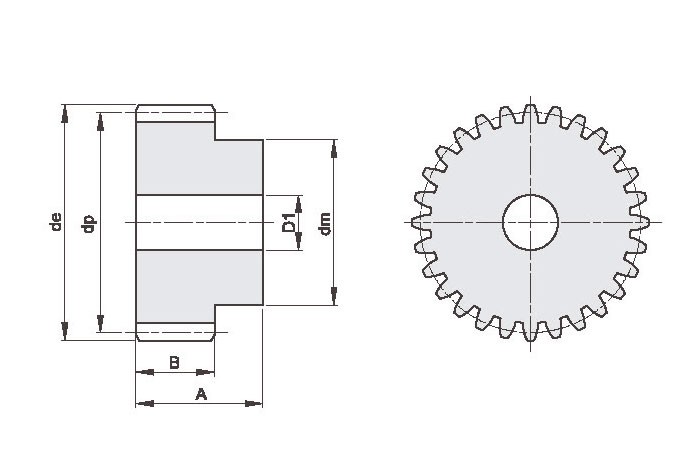

A: 45
B: 25

Material C45

Z	de	dp	dm	D1	Kg.
12	35	30	22	10	0.17
13	37.5	32.5	25	10	0.21
14	40	35	28	10	0.25
15	42.5	37.5	30	10	0.3
16	45	40	32	12	0.33
17	47.5	42.5	35	12	0.38
18	50	45	35	12	0.42
19	52.5	47.5	35	12	0.45
20	55	50	40	12	0.54
21	57.5	52.5	40	14	0.56
22	60	55	45	14	0.66
23	62.5	57.5	45	14	0.7
24	65	60	45	14	0.74
25	67.5	62.5	50	14	0.85
26	70	65	50	14	0.9
27	72.5	67.5	50	14	0.95
28	75	70	50	14	1
29	77.5	72.5	50	14	1.06
30	80	75	55	14	1.18
31	82.5	77.5	55	16	1.22
32	85	80	55	16	1.28
33	87.5	82.5	55	16	1.34
34	90	85	55	16	1.41
35	92.5	87.5	60	16	1.54
36	95	90	60	16	1.61
37	97.5	92.5	60	16	1.68
38	100	95	60	16	1.75
39	102.5	97.5	60	16	1.83
40	105	100	70	16	2.06
41	107.5	102.5	70	16	2.14
42	110	105	70	16	2.22
43	112.5	107.5	70	16	2.3
44	115	110	70	16	2.38
45	117.5	112.5	70	16	2.47
46	120	115	70	20	2.52
47	122.5	117.5	80	20	2.8
48	125	120	80	20	2.88
49	127.5	122.5	80	20	2.98
50	130	125	80	20	3.07
51	132.5	127.5	80	20	3.17
52	135	130	90	20	3.48
53	137.5	132.5	90	20	3.58
54	140	135	90	20	3.68
55	142.5	137.5	90	20	3.78
56	145	140	100	20	4.13
57	147.5	142.5	100	20	4.23
58	150	145	100	20	4.34
59	152.5	147.5	100	20	4.46
60	155	150	100	20	4.57
65	167.5	162.5		20	3.99
70	180	175		20	4.64
72	185	180		20	4.91
75	192.5	187.5		20	5.33
76	195	190		20	5.48
80	205	200		25	6.04
85	217.5	212.5		25	6.84
90	230	225		25	7.68
95	242.5	237.5		25	8.57
100	255	250		25	9.51
110	280	275		25	11.53
114	290	285		25	12.39
120	305	300		25	13.74
127	322.5	317.5		25	15.4
