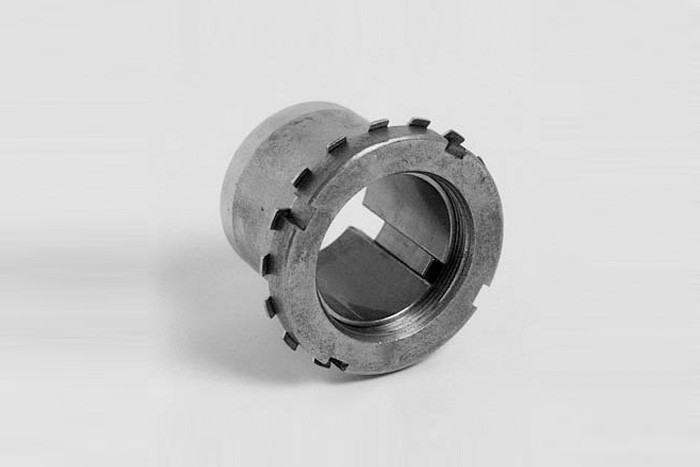

Spannelement Serie 1500
zzgl. Versand
Lieferzeit: auf Anfrage
für schnelle Montage und Demontage, Ausführung mit kleinen Dimensionen, gute Rundlaufgenauigkeit, für Wellen ab Durchmesser 14 – 60 mm
Spezifikationen
- für schnelle Montage und Demontage
- Ausführung mit kleinen Dimensionen
- gute Rundlaufgenauigkeit
- für Wellen ab Durchmesser 14 – 60 mm
Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

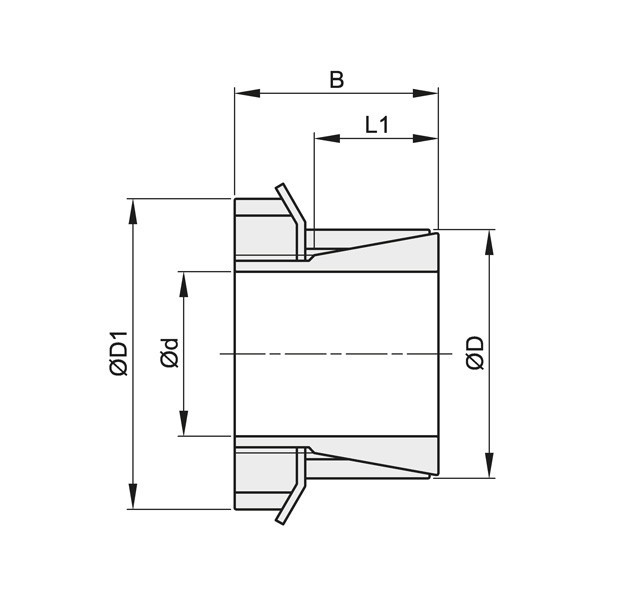

| mm | Nm | KN | Oberflächendruck | N° | Schrauben DIN 912 | Kg. | |||||
| d x D | L1 | B | D1 | Drehmoment | Axialkraft | Welle N/mm 2 | Nabe N/mm 2 | Typ | Anzugsmoment Nm |
||
| 15 x 25 | 20 | 31 | 32 | 77 | 9 | 91 | 55 | 1 | M20x1 | 95 | 0.11 |
| 18 x 30 | 21 | 33 | 38 | 125 | 13 | 98 | 59 | 1 | M25x1,5 | 160 | 0.13 |
| 19 x 30 | 21 | 33 | 38 | 132 | 13 | 93 | 59 | 1 | M25x1,5 | 160 | 0.13 |
| 20 x 30 | 21 | 33 | 38 | 139 | 13 | 88 | 59 | 1 | M25x1,5 | 160 | 0.15 |
| 24 x 35 | 25 | 38 | 45 | 202 | 15 | 74 | 51 | 1 | M30x1,5 | 220 | 0.17 |
| 25 x 35 | 25 | 38 | 45 | 210 | 15 | 71 | 51 | 1 | M30x1,5 | 220 | 0.17 |
| 28 x 40 | 28 | 44 | 52 | 312 | 20 | 76 | 53 | 1 | M35x1,5 | 340 | 0.28 |
| 30 x 40 | 28 | 44 | 52 | 335 | 20 | 71 | 53 | 1 | M35x1,5 | 340 | 0.26 |
| 35 x 45 | 28 | 45 | 58 | 483 | 25 | 75 | 58 | 1 | M40x1,5 | 480 | 0.26 |
| 40 x 50 | 28 | 46 | 65 | 696 | 31 | 82 | 66 | 1 | M45x1,5 | 680 | 0.33 |
| 45 x 55 | 28 | 47 | 70 | 902 | 36 | 84 | 69 | 1 | M50x1,5 | 870 | 0.45 |
| 50 x 60 | 28 | 47 | 75 | 1014 | 37 | 77 | 64 | 1 | M55x2 | 970 | 0.66 |
| 55 x 65 | 28 | 48 | 80 | 1158 | 38 | 73 | 61 | 1 | M60x2 | 1100 | 0.72 |
| 60 x 70 | 28 | 50 | 85 | 1379 | 41 | 73 | 62 | 1 | M65x2 | 1300 | 0.8 |
