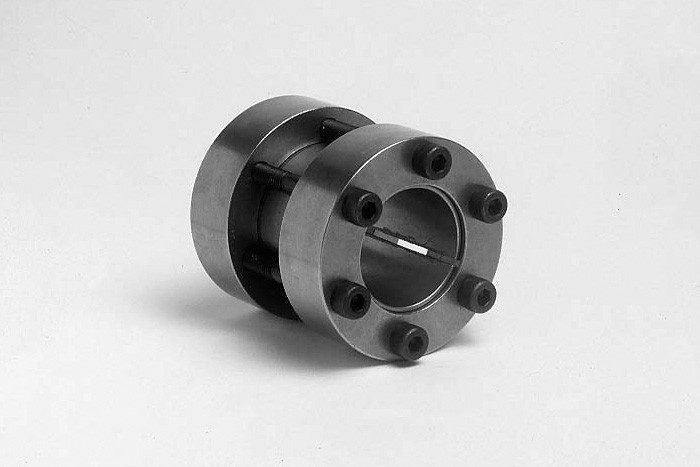

Spannelement Serie 1600
zzgl. Versand
Lieferzeit: auf Anfrage
starre Kupplung für eine genaue Befestigung, geeignet für die Übertragung von mittelhohen Drehmomenten, der Austausch ist günstig, Übvertragung hoher Torsions- und Axialkräfte, leichte Montage und Demontage, für Wellen ab Durchmesser von 17mm bis 80mm
Spezifikationen
- starre Kupplung für eine genaue Befestigung
- geeignet für die Übertragung von mittelhohen Drehmomenten
- der Austausch ist günstig
- Übvertragung hoher Torsions- und Axialkräfte
- leichte Montage und Demontage
- für Wellen ab Durchmesser von 17mm bis 80mm
Alle weiteren Daten entnehmen Sie bitte unserem Prospekt!

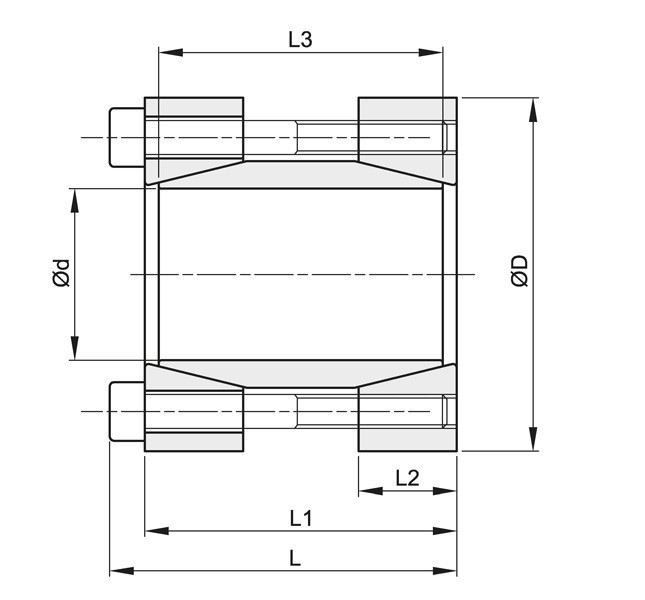

| d x D mm | L mm | L1 mm | L2 mm | L3 mm | Drehmoment Nm | Axialkraft KN | Oberflächendruck Welle N/mm 2 | N° | Schrauben DIN 912 Typ | Schrauben DIN 912 Anzugsmoment Nm | Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 x 50 | 56 | 50 | 16 | 44 | 179 | 21 | 166 | 4 | M6x45 | 17 | 0.51 |
| 18 x 50 | 56 | 50 | 16 | 44 | 190 | 21 | 157 | 4 | M6x45 | 17 | 0.52 |
| 19 x 50 | 56 | 50 | 16 | 44 | 200 | 21 | 149 | 4 | M6x45 | 17 | 0.5 |
| 20 x 50 | 56 | 50 | 16 | 44 | 211 | 21 | 141 | 4 | M6x45 | 17 | 0.5 |
| 24 x 55 | 66 | 60 | 18.5 | 54 | 378 | 32 | 144 | 6 | M6x55 | 17 | 0.71 |
| 25 x 55 | 66 | 60 | 18.5 | 54 | 394 | 32 | 138 | 6 | M6x55 | 17 | 0.69 |
| 28 x 60 | 66 | 60 | 18.5 | 54 | 442 | 32 | 123 | 6 | M6x55 | 17 | 0.81 |
| 30 x 60 | 66 | 60 | 18.5 | 54 | 473 | 32 | 115 | 6 | M6x55 | 17 | 0.78 |
| 32 x 63 | 66 | 60 | 18.5 | 54 | 505 | 32 | 108 | 6 | M6x55 | 17 | 0.85 |
| 35 x 75 | 83 | 75 | 22 | 67 | 682 | 39 | 98 | 4 | M8x70 | 42 | 1.48 |
| 38 x 75 | 83 | 75 | 22 | 67 | 741 | 39 | 90 | 4 | M8x70 | 42 | 1.45 |
| 40 x 75 | 83 | 75 | 22 | 67 | 780 | 39 | 86 | 4 | M8x70 | 42 | 1.4 |
| 42 x 78 | 83 | 75 | 22 | 67 | 819 | 39 | 82 | 4 | M8x70 | 42 | 1.5 |
| 45 x 85 | 93 | 85 | 24.5 | 76 | 1317 | 59 | 101 | 6 | M8x80 | 42 | 2.03 |
| 48 x 90 | 93 | 85 | 24.5 | 76 | 1405 | 59 | 95 | 6 | M8x80 | 42 | 2.24 |
| 50 x 90 | 93 | 85 | 24.5 | 76 | 1463 | 59 | 91 | 6 | M8x80 | 42 | 2.18 |
| 55 x 94 | 93 | 85 | 24.5 | 76 | 2147 | 78 | 110 | 8 | M8x80 | 42 | 2.29 |
| 60 x 100 | 93 | 85 | 24.5 | 76 | 2343 | 78 | 101 | 8 | M8x80 | 42 | 2.52 |
| 65 x 105 | 93 | 85 | 24.5 | 76 | 2538 | 78 | 93 | 8 | M8x80 | 42 | 2.69 |
| 70 x 115 | 110 | 100 | 29 | 90 | 4321 | 123 | 116 | 8 | M10x95 | 83 | 3.94 |
